單相橋式整流電路圖 參數計算

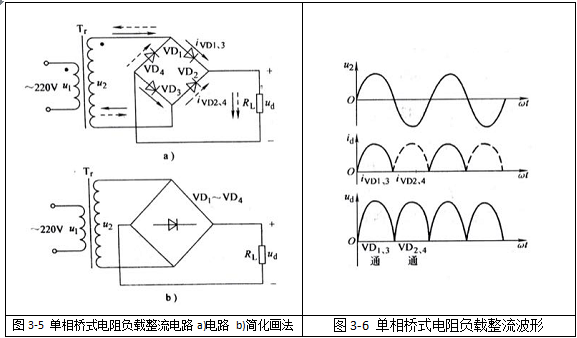

(1)基本概念：單相全波整流電路，由于變壓器二次繞組有中心抽頭，兩個繞組輪流工作，所以變壓器利用率低，整流二極管承受的反向電壓UVDM較大。為了克服上述缺點，可以采用單相橋式整流電路，如圖3-5a所示，圖3-5b是其簡化畫法。其波形如圖3-6所示。

  單相橋式整流電路的性能參數與單相全波整流電路計算方法相同。對二極管參數的選擇，同樣根據二極管平均電流IVD(AV)和承受的最大反壓UVDM，只是與式(3-6)不同，這里   (2)計算舉例
  【例2】橋式整流電路如圖3-5a所示，負載電阻Rt=50Ω，要求輸出直流電壓為20V。確定電源變壓器二次電壓和電流；選擇合適的整流二極管。

整流管的lF>IVD(AV)，URM>UVDM，可選擇2CP1D（其IF=500mA，URM=100V）。
