??PFC電路二極管應用技術與選型
作者：海飛樂技術 時間：2017-03-15 15:03
PFC被稱為“功率因數校正”，它是有效功率除以總耗電量(視在功率)的比值。PFC是現代開關電源的一種必備設計，它在液晶電視或者等離子電視上也是不可缺少的一個設計，可以說應用是越來越廣泛的。PFC有兩種，一種是無源PFC（也稱被動式PFC），一種是有源PFC（也稱主動式PFC）。無源PFC一般采用電感補償方法使交流輸入的基波電流與電壓之間相位差減小來提高功率因數，但無源PFC的功率因數不是很高，只能達到0.7~0.8；有源PFC由電感電容及電子元器件組成，體積小，可以達到很高的功率因數，但成本要高出無源PFC一些。
無源PFC電路結構與原理

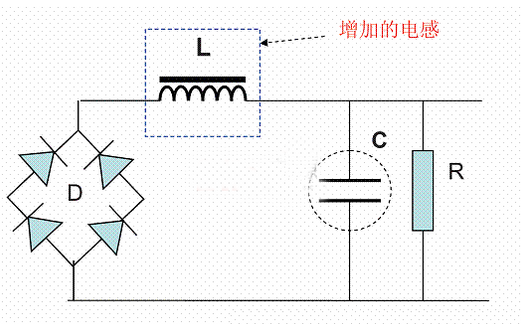

圖1 無源PFC電路結構
不使用晶體管等有源器件組成的校正電路。一般由二極管、電阻、電容和電感等無源器件組成，向目前國內的電視機生產廠對過去設計的功率較大的電視機，在整流橋堆和濾波電容之間加一只電感(適當選取電感量)，利用電感上電流不能突變的特性來平滑電容充電強脈沖的波動，改善供電線路電流波形的畸變，并且在電感上電壓超前電流的特性也補償濾波電容電流超前電壓的特性，使功率因數、電磁兼容和電磁干擾得以改善。
此電路雖然簡單，可以在前期設計的無PFC功能的設備上，簡單的增加一個合適的電感(適當?shù)倪x取L和C的值)，從而達到具有PFC的作用，但是這種簡單的、低成本的無源PFC輸出紋波較大，濾波電容兩端的直流電壓也較低，電流畸變的校正及功率因數補償?shù)哪芰Χ己懿?，而且L的繞制及鐵芯的質量控制不好，會對圖像及伴音產生嚴重的干擾，只能是對于前期無PFC設備使之能進入市場的臨時措施。
有源PFC電路的結構與原理

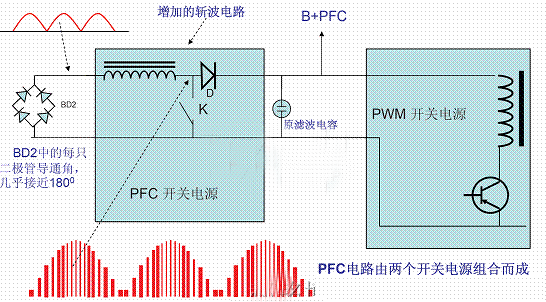

圖2 有源PFC電路結構圖
有源PFC則是有很好的效果，基本上可以完全的消除電流波形的畸變，而且電壓和電流的相位可以控制保持一致，它可以基本上完全解決了功率因數、電磁兼容、電磁干擾的問題，但是電路非常的復雜，其基本思路是在220V整流橋堆后去掉濾波電容(以消除因電容的充電造成的電流波形畸變及相位的變化)，去掉濾波電容后由一個“斬波”電路把脈動的直流變成高頻(約100K)交流再經過整流濾波后，其直流電壓再向常規的PWM開關穩壓電源供電，其過程是; AC→DC→AC→DC。
有源PFC的基本原理是在開關電源的整流電路和濾波電容之間增加一個DC-DC的斬波電路圖8(附加開關電源)，對于供電線路來說該整流電路輸出沒有直接接濾波電容，所以其對于供電線路來說呈現的是純阻性的負載，其電壓和電流波形同相、相位相同。斬波電路的工作也類似于一個開關電源。所以說有源PFC開關電源就是一個雙開關電源的開關電源電路，它是由斬波器(我們以后稱它為：“PFC開關電源”)和穩壓開關電源(我們以后稱它為：“PWM開關電源”)組成的。
PFC電路應用技術
整流二極管整流以后不加濾波電容器，把未經濾波的脈動正半周電壓作為斬波器的供電源，由于斬波器的一連串的做“開關”工作脈動的正電壓被“斬”成圖9的電流波形，其波形的特點是：1、電流波形是斷續的，其包絡線和電壓波形相同，并且包絡線和電壓波形相位同相。2、由于斬波的作用，半波脈動的直流電變成高頻(由斬波頻率決定，約100KHz)“交流”電，該高頻“交流”電要再次經過整流才能被后級PWM開關穩壓電源使用。3、從外供電總的看該用電系統做到了交流電壓和交流電流同相并且電壓波形和電流波形均符合正弦波形，既解決了功率因素補償問題，也解決電磁兼容(EMC)和電磁干擾(EMI)問題。
該高頻“交流”電在經過整流二極管整流并經過濾波變成直流電壓(電源)向后級的PWM開關電源供電。該直流電壓在某些資料上把它稱為：B+PFC(TPW-4211即是如此)，在斬波器輸出的B+PFC電壓一般高于原220交流整流濾波后的+300V，其原因是選用高電壓，其電感的線徑小、線路壓降小、濾波電容容量小，且濾波效果好，對后級PWM開關管要求低等等諸多好處。
1、 連續導通模式(CCM)：開關管的工作頻率一定，而導通的占空比(系數)隨被斬波電壓的幅度變化而變化,如圖3，
圖中T1 和 T2 的位置是：T1在被斬波電壓(半個周期)的低電壓區，T2在被斬波電壓高電壓區，T1(時間)=T2(時間)從圖中可以看到所有的開關周期時間都相等，這說明在被斬波電壓的任何幅度時，斬波管的工作頻率不變，從圖10中可以看出;在高電壓區和低電壓區每個斬波周期內的占空比不同(T1和T2的時間相同，而上升脈沖的寬度不同)，被斬波電壓為零時(無電壓)，斬波頻率仍然不變，所以稱為連續導通模式(CCM)該種模式一般應用在250W～2000W的設備上。

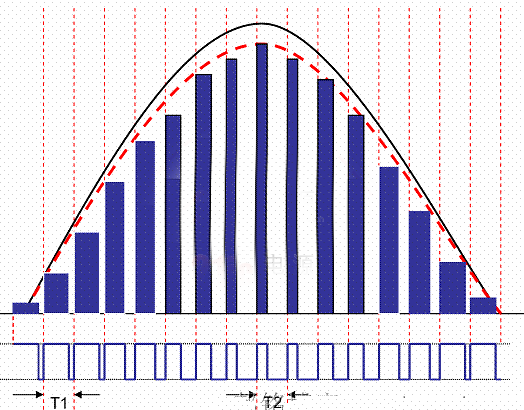

圖3 導通的占空比(系數)隨被斬波電壓的幅度變化圖
2、 不連續導通模式(DCM)：斬波開關管的工作頻率隨被斬波電壓的大小變化(每一個開關周期內“開”“關”時間相等。如圖11：T1和T2時間不同，也反映隨著電壓幅度的變化其斬波頻率也相應變化。被斬波電壓為“零”開關停止(振蕩停止)，所以稱為不連續導通模式(DCM)，即有輸入電壓斬波管工作，無輸入電壓斬波管不工作。他一般應用在250W以下的小功率設備上，例如海信TLM-3277液晶電視接收機開關電源的PFC部分即工作在DCM模式。
3、臨界導通模式(CRM)或過渡模式(TCM)：
工作介于CCM和DCM之間，工作更接近DCM模式。在上一個導通周期結束后，下一個導通周期之前，電感電流將衰減為零，而且頻率隨著線路電壓和負載的變化而變化。
優點：廉價芯片、便于設計，沒有開關的導通損耗，升壓二極管的選擇并非決定性的;
缺點：由于頻率變化，存在潛在的EMI問題，需要一個設計精確的輸入濾波器。
PFC電路中二極管選型
在功率因數校正（PFC）電路中二極管是關鍵元件，從PFC結構圖和原理中我們可以看出，二極管在PFC電路中起到的作用有續流和整流兩方面的。
續流二極管
由于開關管是在電感電流不為零的時候關斷的，需要承受更大的應力，要求二極管有極低甚至為零的反向恢復電流， 在每一個開關周期，二極管的恢復電流流經MOS晶體管，這導致開關中高的“開關通導”功率損耗。對于這種PFC應用，需要更快的二極管，而PFC電路電壓相對較高，不適合肖特基二極管，因此我們只能選擇快恢復二極管或者超快恢復二極管，這里需要根據實際的設計來選擇。
整流二極管
PFC電路后級PWM開關管要求較低，可以根據需求使用普通整流二極管、快恢復二極管、肖特基等。
