單相全波整流電路圖 參數計算
作者:海飛樂技術 時間:2017-03-18 16:00
(1)基本概念:為使負載電阻RL在電源電壓的整個周期內都有電壓和電流,從而提高輸出直流電壓和減少脈動系數??刹捎萌ㄕ麟娐?。單相全波電阻負戴整流電路如圖3-4a所示。

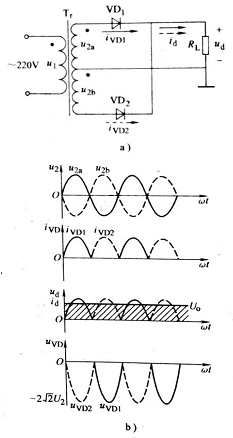

圖3-4單相全波電阻負載整流電路及波形a)電路b)波形
由該圖可知,電路采用二次側帶中心抽頭的電源變壓器Tr、,可看作是由兩個單相半波整流電路組合而成。u2a、u2b,為兩個大小相等、相位相反的二次電壓(均以中心抽頭為參考點)。u2a、u2b、ud、id、uVD、iVD旳波形如圖3-4b所示。

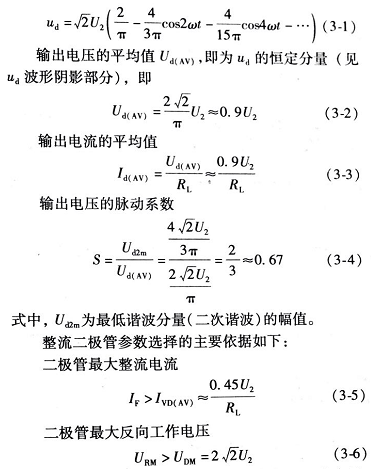

輸出電壓瞬時值
(2)計算舉例

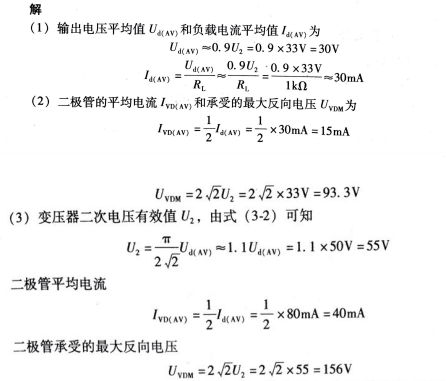

例1 全波整流電路如圖3-4a所示,已知變壓器二次電壓為,忽略二極管正向壓降和變壓器內阻,試求:(1)輸出電壓平均值Ud(AV)和負載電流平均值Id(AV);(2)整流二極管的平均電流IVD(AV)和最大反向電壓UVDM;(3)若已知Ud(AV)=50V,Id(AV)=80mA,試計算變壓器二次電壓有效值U2,并選擇合適的整流二極管。
可選用額定電流IF為100mA,最大反向工作電壓URM大于200V的二極管。
