??DSEI12-12A/STTH1512參數及替換
作者：海飛樂技術 時間：2020-07-02 15:16
快恢復二極管，在傳導正向電流時，都將從陽極和陰極注入大量的載流子，從陽極注入的空穴載流子在基區則以少子的形式儲存電荷。少子注入使基區產生電導調制效應，使得正向通態壓降VF很低，這是快恢復二極管、也是雙極型器件的最大優勢。
DSEI12-12A主要參數
制造商: IXYS
產品種類: 整流器
安裝風格: Through Hole
封裝/箱體: TO-220-2
Vr - 反向電壓 : 1200 V
If - 正向電流: 11 A
Vf - 正向電壓: 2.6 V
最大浪涌電流: 80 A
Ir - 反向電流 : 250 uA
恢復時間: 70 ns
工作溫度范圍: - 40℃~ + 150℃
高度: 9.15 mm (Max)
長度: 10.66 mm (Max)
端接類型: Solder Pin
寬度: 4.82 mm (Max)
Pd-功率耗散: 78 W
單位重量: 2.300 g

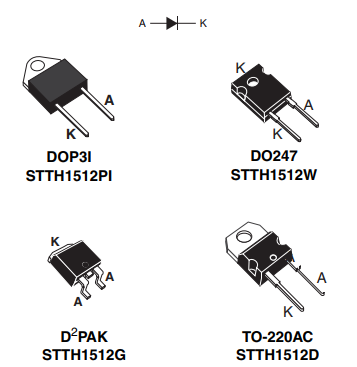

STTH1512主要參數
制造商: STMicroelectronics
產品種類: 整流器
封裝/箱體: TO-220-2
Vr - 反向電壓 : 1200 V
If - 正向電流: 15 A
Vf - 正向電壓: 2.1 V
最大浪涌電流: 150 A
Ir - 反向電流 : 15 uA
恢復時間: 53 ns
工作溫度范圍: - 65℃~ + 175℃
高度: 9.3 mm (Max)
長度: 10.4 mm (Max)
寬度: 4.6 mm (Max)
單位重量: 6 g

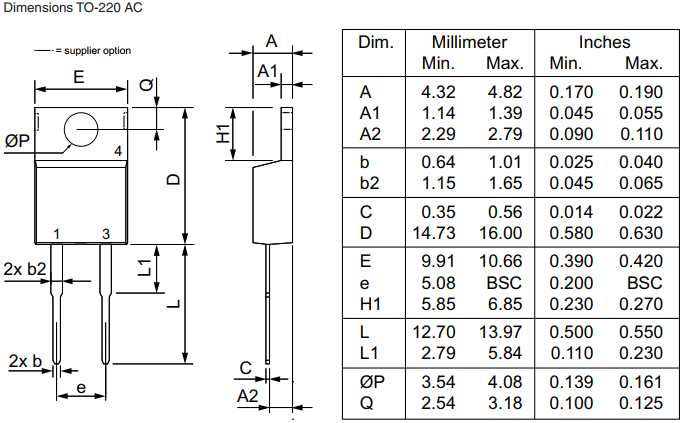

DSEI12-12A封裝結構與尺寸圖

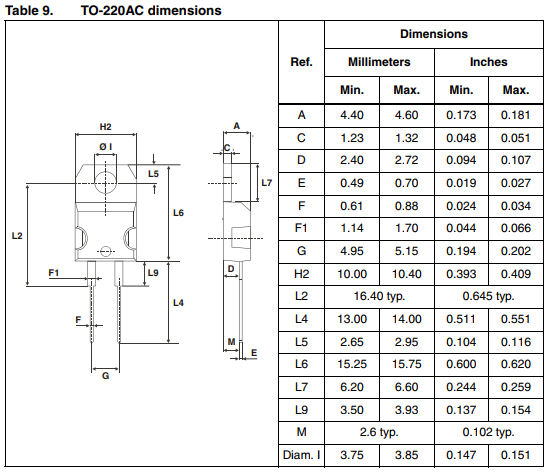

STTH1512封裝結構與尺寸圖
快恢復二極管的性能特點
快恢復二極管的最主要特點是它的反向恢復時間在幾百納秒以下，超快恢復二極管甚至能達到幾十納秒。所謂反向恢復時間，它的定義是：電流通過零點由正向轉換成反向，再由反向轉換到規定低值的時間間隔。它是衡量高頻續流及整流器件性能的重要技術指標。反向恢復電流的波形如圖1所示。

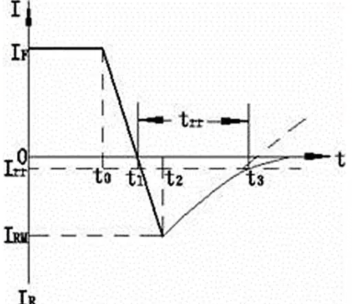

圖1 快恢復二極管反向恢復波形圖
圖中IF為正向電流，IRM為最大反向恢復電流，Irr為反向恢復電流，通常規定Irr=0.1IRM。當t≤t0時，正向電流I=IF。當t＞t0時，由于整流管上的正向電壓突然變成反向電壓。因此，正向電流迅速減小，在t=t1時刻，I=0。然后整流管上的反向電流IR逐漸增大；在t=t2時刻達到最大反向恢復電流IRM值。此后受正向電壓的作用，反向電流逐漸減小，并且在t=t3時刻達到規定值Irr。從t2到t3的反向恢復過程與電容器放電過程有相似之處。由t1到t3的時間間隔即為反向恢復時間trr。DSEI12-12A/STTH1512替換資料
海飛樂技術HFD15U12SC2快恢復二極管可完全替換DSEI12-12A/STTH1512，我司產品采用臺灣芯片及先進的工藝技術封裝，為您提供優質、高效的可完全替換產品，和國外進口產品相比，我司產品具有貨期短、性價比高等優點。更多相關產品資料請聯系我司客服，我們期待您的咨詢與合作！
