??50A600V二極管RHRG5060參數及替換
作者：海飛樂技術 時間：2020-04-30 17:09
RHRG5060性能與應用

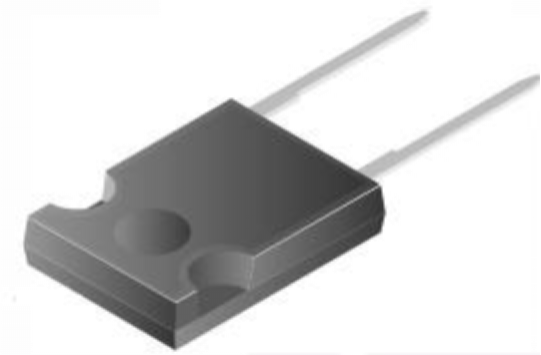

RHRG5060快恢復二極管，電流50A，電壓600V，快恢復時間50ns，標準TO-247-2L封裝。雪崩額定值，開關損耗低，反向恢復時間短，反向恢復電荷少，可靠性高?？蓱糜诓婚g斷電源，電源開關電路，整流器，開關電源等。作為高頻整流二極管、續流二極管或阻尼二極管使用。起到高頻整流、續流、吸收、隔離和箝位的作用。
RHRG5060主要參數
制造商: ON Semiconductor
產品種類: 二極管 - 通用，功率，開關
安裝風格: Through Hole
封裝/箱體: TO-247
峰值反向電壓: 600 V
最大浪涌電流: 500 A
If - 正向電流: 50 A
配置: Single
恢復時間: 50 ns
Vf - 正向電壓: 2.1 V
Ir - 反向電流 : 250 uA
最小工作溫度: - 65℃
最大工作溫度: + 175℃
封裝: Tube
高度: 20.8 mm
長度: 15.8 mm
寬度: 4.82 mm
Vr - 反向電壓 : 600 V
單位重量: 6.330 g

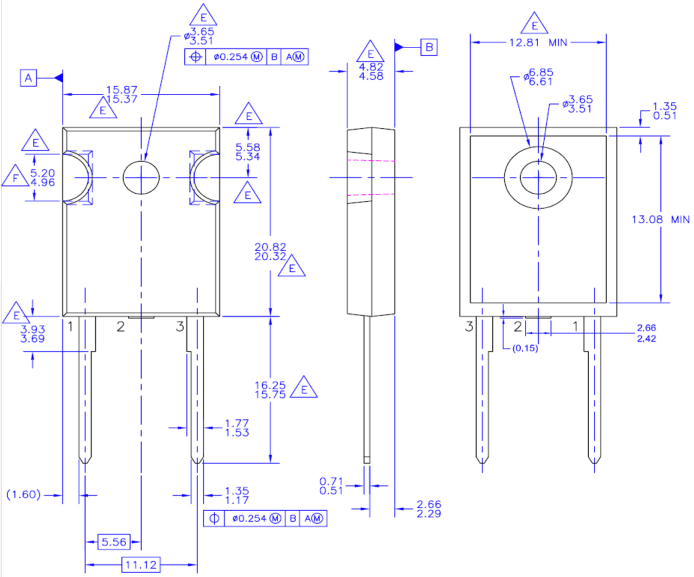

RHRG5060封裝結構與尺寸圖
快恢復二極管檢測的主要三項：
第一，判別二極管的正負電極。
第二，檢測快恢復二極管最高工作頻率（fM）?？旎謴投O管工作頻率，可以在有關特性表中查看出外，在應用中眼睛查看快恢復二極管內部的觸絲來加以識別；也可以用萬用表R×1k擋進行測試，正向電阻小于1k的通常是高頻管。
第三，檢測快恢復二極管最高反向擊穿電壓（VRM）。由于交流電不時變化，因此最高反向工作電壓是快恢復二極管接受的交流峰值電壓。特別指出，最高反向工作電壓并不是快恢復二極管的擊穿電壓。
RHRG5060替換資料
海飛樂技術600V50A二極管HFD5060H可替換RHRG5060。我司產品采用臺灣芯片及先進的工藝技術封裝，為您提供優質、高效的可完全替換產品，和國外進口產品相比，我司產品具有貨期短、性價比高等優點。更多相關產品資料請聯系我司客服，我們期待您的咨詢與合作！
