功率快恢復二極管反偏ESD機理分析

  快恢復二極管(fast recovery diode,FRD)是一種應用廣泛的功率器件,其可靠性對整個電路甚至系統的正常工作至關重要。靜電放電(electrostatic discharge,ESD)電壓高,瞬時電流大,會對整個電路甚至系統造成極大的危害,可能產生嚴重后果。一些高端應用會對其ESD指標提出較高要求。雖然在集成電路領域,低壓ESD保護器件的研究與開發已相當成熟,但高壓FRD的結構參數及發生ESD的情況與其不盡相同,需專門進行針對性研究。目前,國內外公開發表的關于功率FRD的ESD機理研究文獻較少。作為這方面工作的一次嘗試,本文首次采用一種簡化的分段線性電流源模型,利用半導體器件仿真工具對FRD在反偏ESD測試中內部狀態的演化過程進行了展示和分析,并在此基礎上討論了器件結構參數對FRD抗ESD能力的影響。

  1. ESD測試的仿真模型
  ESD測試中經常采用人體模型(human body model,HBM),但器件仿真(實際是器件與電路的混合仿真)中若采用實際的ESD測試電路,就需要設置和調整電容、電感、開關、信號源等元件以模擬電路中的瞬時變化,并需要添加一些輔助信號源以模擬分布參數對這個瞬時變化的響應,加上熱電耦合計算,很容易造成占用資源多、耗時長、收斂困難,而仿真波形卻仍不理想的局面。為使問題得到簡化,盡快獲得對器件設計有指導意義的結論,本文嘗試采用一種符合GB/T 17626.2標準的分段線性電流源模型,用以模擬FRD反偏下所受到的ESD沖擊情況,并將該電流源直接作用到FRD上而不添加任何其他的電路元件,由此展開簡單快速的仿真計算。

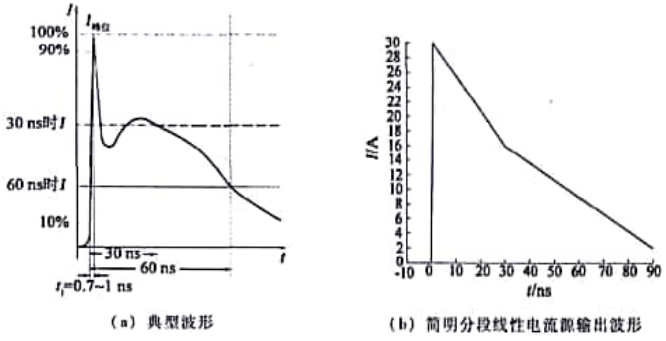

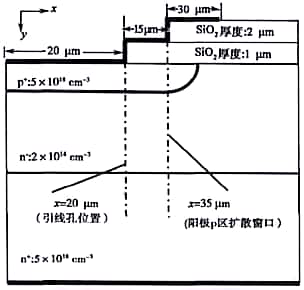

  HBM靜電放電發生器輸出的典型沖擊電流波形如圖1(a)所示,參考圖1(a)的波形參數所設計的8 kV簡明分段線性電流源,對應波形如圖1(b)所示。其中,0～1 ns內,電流由0 A線性上升至30 A;1～30 ns內電流線性下降至16 A;30～91 ns電流線性下降至1 A。由于該電流源電流下降速度比標準波形更緩,大電流持續時間更長,所以理論上對器件的沖擊會比典型波形更嚴重。FRD的ESD過程仿真采用ISE軟件,所用物理模型包括:與濃度、溫度、電場相關的載流子遷移率模型、SRH復合模型、Auger復合模型、禁帶變窄模型以及適用于高溫的Unibo碰撞電離模型。同時,引入了熱電耦合方程。作為一個研究起點,選取了一個只包含主結及其場板的簡單二極管結構作為參考結構,其結構參數見圖2 。計算中設定了面積因子,使有源區面積達到1mm²,仿真得到的靜態擊穿電壓約為375 V。


  2. FRD反偏ESD過程分析

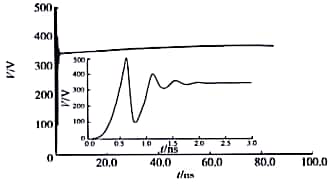

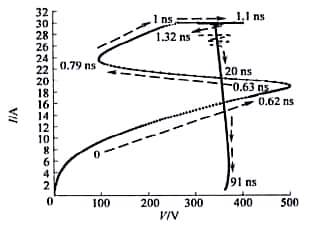

  參考二極管在如圖1(b)所示的反偏ESD沖擊下所形成的電壓波形仿真結果如圖3所示,插圖為0～3 ns電壓放大波形?？梢悦黠@看到,在ESD沖擊下,器件電壓經歷了過沖、負阻和振蕩以及平緩發展3個階段。其中,電壓過沖發生在0.62 ns,形成的電壓峰值高達500 V,明顯超過此后的電壓值,同時也遠大于器件的靜態擊穿電壓(約375 V)。隨后,在電流繼續急劇上升的同時,大約在0.8 ns,電壓波形迅速下跌至略低于100 V,形成了瞬時的微分負阻現象,并由此開始了一個振幅迅速衰減的電壓振蕩過程。大約在3 ns之后,振蕩消失,器件進入平緩發展階段,電壓保持相對穩定,在350～370 V內緩慢上升。圖4給出了該過程伏安變化的軌跡。
  為進一步探究上述外端特性演化所對應的內在機理,在圖2中的x=35µm截線處,即pn結的拐角附近,提取了不同時刻器件的內部數據。下文將對此進行簡要分析。

  2.1電壓過沖階段

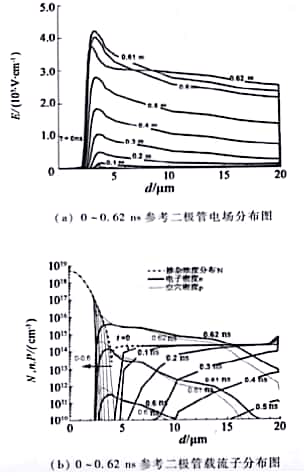

  由上述ESD電流源模型可知,0～0.62 ns內反向電流處于迅速上升的階段。在器件內部,這首先是通過pn結承受反壓,勢壘電容充電形成位移電流來實現的。此階段x=35µm截線處電場及載流子分布分別如圖5(a)和所示,d為層面距離,E為電場強度?？梢钥吹?在0～0.62 ns,pn結兩側的電場逐漸增強。一開始是呈三角形分布。至0.3ns,n-區電子濃度明顯低于背景摻雜,表明n-區全部耗盡,同時n+區對電場有截?cái)嘧饔?電場開始呈梯形分布,且繼續增強,外部電流由p+區空穴和n+區電子提供。至0.5和0.6ns,pn結處和n-n+結處的電場依次超過2.4×10⁵V/cm,接近或達到臨界擊穿場強。此時,n-n+結也開始發生雪崩倍增,并將構成外電流的另一個重要來源(如前所述,勢壘電容位移電流是第一個來源)。但是,由于相應的碰撞電離產生率是有限的,在0.1 ns級的短暫的時間內,尚不能產生出足夠多的載流子(圖5(b));同時,外部電流仍然迅速增加。因此,直至0.62 ns之前(如0.61 ns),電流仍然主要由p+區和n+區的繼續耗盡來維持。于是,電場強度和器件所承受的反壓在這段時間內不會因雪崩而鉗位,而是持續增加,這就形成了外部的電壓過沖和內部的“過耗盡”。由圖5(a)可見,電場峰值在0.61ns時達到最大,高達4.2×10⁵V/cm;耗盡區在0.62 ns時向p區一側的擴展由于“過耗盡”而達到最大。
  2.2 負阻振蕩階段

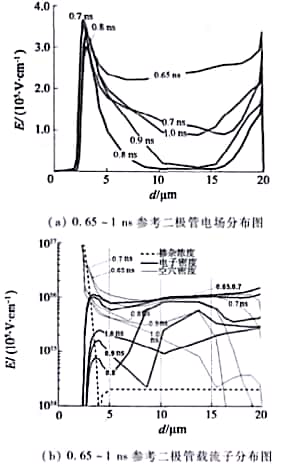

  0.62 ns實際是電壓過沖與負阻振蕩的分界時刻。由圖5(b)可見,在該時刻,pn結處的雪崩倍增實際已使載流子大量增加,大部分n-區的載流子濃度已超過背景摻雜,形成了顯著的雪崩注入和電導調制。隨著時間的推移,如圖6(b)所示,至0.65和0.7 ns,雪崩注入的載流子濃度達到最大,E為電場強度。這些載流子開始對外電流的維持做出貢獻。同時,考慮到載流子漂移速度此時因電場強度超過1×10⁵V/cm而達到了速度飽和v_d,sat,因而電流密度必須靠足夠大的載流子濃度來維持。例如,對于空穴而言,為了維持一個電流密度j,其空穴濃度需要達到p=j/qv_d,sat。此時,當j超過一個臨界值j_crit(j_crit=N_Dqv_d,sat)時,則p>N_D。式中,N_D為n-區摻雜濃度。

  這種情況下,pn結附近n-區一側原有的空間電荷密度N_D將增加至p+N_D(pn結附近n<<p，可忽略)。根據泊松方程，此處電場下降的斜率將增大。當p>>N_D時(如0.62 ns以后)則電場下降率將取決于p,并急劇增加。同理,在n-n+結附近,電場也因大量電子的存在而發生類似變化,最終呈“U”型分布。
  這種電場分布的改變,縮小了所包圍的面積,所以相應外加電壓將迅速減小,這就形成了瞬時的微分負阻效應。至0.8 ns,電場所包圍的面積達到最小,外加反壓降至100 V以下。

  之后,電壓波形開始振蕩,其內在的原因是漂移速度趨于飽和(強化了載流子濃度與電流密度的關聯)、載流子的雪崩注入(尤其是過耗盡階段所造成的過電場及相應的過量雪崩注入)以及過剩載流子被清除等因素之間的相互作用。

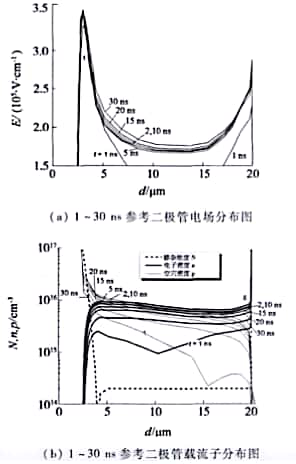

  由圖6和圖7可見,在0.65～5ns,載流子濃度和電場強度分別出現兩次反復的漲落。這些變化與電壓在相應時段的振蕩是相符的。
  2.3 平緩發展階段

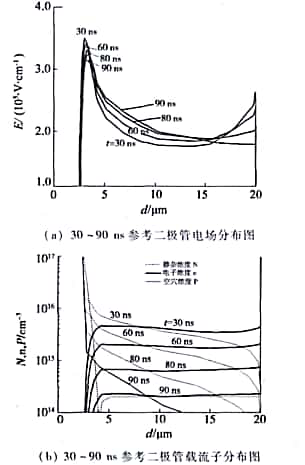

  圖7和圖8表明,n-區載流子濃度和電場強度在5ns以后基本呈單調且緩慢的變化。隨電流的減小,載流子濃度開始下降,這就使得pn結和n-n+結附近的空間電荷密度下降,電場下降變緩,U型電場分布所包圍的面積有所增加,所以相應的外壓變高,器件實際仍處于微分負阻區。至90 ns,電流下降為1 A,電場開始由U型分布向梯形分布轉變,器件再次回到微分正阻區(參見圖3)。
  2.4 討論
  如前所述,本文的仿真計算忽略了實際電路中的寄生參數和分布參數,但仍然明確得到了電壓過沖和振蕩的結果。這表明,考察實際ESD測試中波形振蕩的成因時,既要充分考慮線路中的分布參數,也決不能忽視器件的固有特性。本文采用簡單電流源模型所做的分析,實際正是針對后者進行的,所得的結果可認為是器件的“本征”ESD過程。實際測試中發生的振蕩會更加激烈,持續的時間更長,但總趨勢與本文是一致的。

  此外,前述的反偏ESD過程中載流子密度與電場強度的演化,涉及到了強場下的碰撞電離和雪崩注入。顯然,這些情況會優先在電場最強的位置發生,而且由于負阻效應的存在,這個過程一旦發生,電流就會集中在這個位置。對于本文給出的參考二極管結構而言,這個位置就是pn結的拐角處,即x=35µm附近。

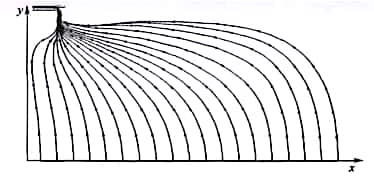

  圖9給出了0.63 ns時刻的電流線分布,直觀地表現出二維結構中的這種電流集中。電流集中加大了局部的電流密度,使得在外電流的表觀密度遠小于由式(1)給出的臨界電流密度時,就可以發生負阻效應。事實上,這種由電場增強和集中引起局部電流集中,進而在高電流密度下出現負阻效應,引起電場U型再分布的現象,與L.Egawa的二極管靜態二次擊穿分析和M.Domei的二極管動態雪崩分析是一致和相通的?？梢哉J(rèn)為是一種動態二次擊穿。
  二維結構中電流的集中還只是相當于一個垂直于紙面的電流帶,在真實的三維器件結構中,電流集中實際會演變?yōu)殡娏鹘z。電流絲的形成會引發局部溫度出現迅猛的上升,極端情況下會在幾十納秒內燒毀器件,這與動態雪崩問題是類似的。本文中參考二極管二維結構的熱仿真并未得到很大的溫升。通過大大增加有源區寬度(計算量亦大增),可使電流集中趨近于三維情況下的電流絲。后續的改進工作正在進行中。

3. FRD結構參數對抗ESD沖擊的影響
  研究FRD反偏ESD沖擊的最終目的是為了尋求提高器件抗ESD能力的方法。為此在參考二極管的基礎上改變相關結構參數,以考察不同結構參數對抗ESD能力的影響。

  n-區的摻雜濃度和厚度決定了二極管的耐壓等級,當參考二極管n-層的摻雜濃度提高到2×10¹⁵cm^-3時,10ns時刻n-n+結處的電流密度峰值與相應的參考二極管相比下降了62.5%,電場亦減弱。由式(1)可知,n-區摻雜濃度高,對應負阻臨界電流密度就增大,使電流集中較不易發生。因此,低壓二極管的抗ESD能力比高壓二極管強。

  為加快二極管的反向恢復過程,往往采用減小陽極注入效率,即降低表面摻雜濃度來實現。但仿真發現,若將參考二極管陽極濃度降低到1×10¹⁶cm^-3,則10 ns時刻n-n+結處的電流密值上升了31.7%。仿真計算表明,在器件引線孔邊緣處,即x=20µm附近(見圖3),由于在反偏ESD最初的過耗盡階段,耗盡區已穿通整個p區,到達表面電極,從而在引線孔邊緣處形成了急劇的電場增強,并引起電流集中,如圖10所示?？梢?jiàn),低表面濃度器件對抗ESD可能是不利的。
  另外,FRD中常用的n型緩沖層結構,對抗ESD能力也是有利的。仿真發現,在10ns時刻,帶有緩沖層的結構在n-n+結處的電流密度峰值比參考二極管下降了70%。

  由于簡單的參考二極管結構與實際二極管的結構不盡相同,同時本文的“本征”二維仿真與三維結構和實際電路亦有差距,所以上述結果與實際情況并不能精確一致,但其反映出來的總趨勢與實際生產中的經驗是一致的,即:高n-區濃度(低耐壓)、高陽極表面濃度及緩沖層結構有利于器件抗ESD能力的提高。由此可見,本文的仿真是合理有效的和具有指導意義的。

  4. 結論
  采用簡明分段線性電流源,對參考二極管結構的本征反偏ESD過程進行了仿真分析。結果表明,其端電壓波形的變化經歷了電壓過沖、負阻和振蕩以及平緩發展3個階段。相應地,器件內部則經歷了過耗盡、雪崩注入、電場分布U型化、載流子及電場分布漲落等復雜變化,并在pn結拐角處造成局部電流集中。在此基礎上,計算了器件結構參數變化對抗ESD能力的影響,所得結論與實際的生產經驗是一致的。這也驗證了本文仿真分析的合理性和有效性。
