碳化硅二極管正向電壓的退化

  如果使用合適的邊緣結終端和鈍化技術，SiC器件的反向偏壓工作將很穩定，在碳化硅 PIN二極管正向偏壓工作時，發現了一個重要的現象，并且引起了對長時間工作的穩定性和可靠性問題的研究。根據觀察，當pn結長時間處于正向偏壓時，開態壓降會隨時間增加，如圖1所示。這些器件顯示正向偏壓退化的持續時間從幾毫秒到幾個小時。PiN二極管開態壓降(V_F)的變化對于穩定性十分重要，因?yàn)檫@將導致電流熔化點和局部電流過大。如果一個二極管的一部分相比于其他區域有更低的導通電壓，電流就會轉移聚集到低V_F區域。這將會導致器件的一小部分有過大的電流密度，而器件的其他部分電流密度很低，整個二極管熱的分布不穩定，這種情況會使并聯的器件變得不可靠。


  經歷V_F退化的PiN二極管的光學觀察結果顯示，這些二極管中具有材料缺陷形成的“伴生物”，如圖2所示。對于這種稱為“亮線缺陷”的現象最早由 Konstantinov在參考文獻中報道，因?yàn)檫@些缺陷都是以移動的亮線形式出現。這種情況類似早先研究GaAs發光器件時，發現的“暗線缺陷”，這種情況就是由于非平衡載流子注入和晶格應變產生的位錯生長，導致了相似的正向偏壓退化現象。許多研究都一致表明，移動且擴散的晶格層錯缺陷是PiN二極管正向偏壓退化的主要原因。這個缺陷將會擴散到整個n-基區。最初認為，V_F的增加是由于層錯形成的復合中心導致的載流子壽命減少。但是，現在很多研究結果表明，V_F的增加導致了層錯的形成，這引起了電流流動的勢壘并減小了傳導區面積。在單晶SiC的原子堆垛順序中，堆垛層錯是二維缺陷。

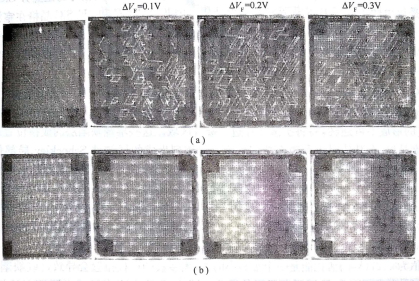

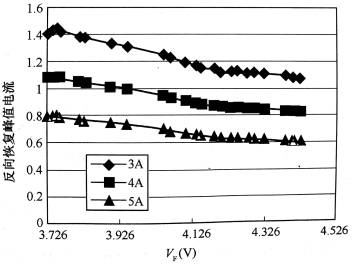

  圖3顯示了同一個芯片上兩個相鄰的0.015²二極管，不同間隔下一系列退化的光發射圖像。這些光學現象與載流子壽命的測試方法有關，測試的方法應用了高di/dt和低di/dt情況時的關斷反向恢復波形。這個結果說明有效本征區載流子壽命沒有減少，而V_F的退化是由于電路導通面積的減小造成的。圖4(a)和顯示了同一個二極管的正向壓降退化和反向恢復電流(圖2和3顯示的)。圖4(a)和中的箭頭標明了時間。圖3(a)中的菱形區域說明了層錯源于表面，大概源于pn結。因?yàn)樽罡叩倪^剩載流子濃度位于pn結附近，所以圖4(a)中的器件迅速退化。圖3(b)標出的黑色三角形區域說明了n⁺/n^-結附近生長的層錯。白線部分表明沒有位錯，黑色區域說明了電流減小。圖4(b)顯示，器件的退化在開始時很慢，這是因?yàn)閷渝e靠近本征區的底部，而這個區域的過剩載流子濃度很低，然后由于過剩載流子濃度相對較高的表面上層錯接近pn結，退化速度增加。
  對于這些位錯的基本特性、來源和傳播方式，許多研究者進行了廣泛的研究，現在已經確定這些位錯源于襯底六角形SiC(如4H和6H)晶格缺陷。當三個不同的原子面以特殊的順序進行堆疊時，形成了SiC多晶六角形晶格結構。與其相對的是立方SiC(3C)，立方SiC是僅由兩個原子B堆疊形成的二維結構。因此，4H-SiC和6H-SiC晶格在室溫處于亞穩態，如果有一個合適的成核位置，就可以轉變成類似3C結構的局部缺陷。這種情況的出現需要一定種類和濃度的成核位置，也需要以電子-空穴對復合形式存在的活化能?？刂七@些缺陷的來源和擴散，在于控制形成這些缺陷成核位置的已有缺陷。

  相對于非退化pn二極管在禁帶附近形成的紫光光譜，電致發光的光譜分析顯示，這些亮線代表的缺陷發光為紅光和近紅外線光譜區域。這些缺陷是與晶格位錯相關的線性缺陷網絡，它的形成不可逆轉，并將擴散并穿過二極管區域。這些堆疊缺陷層的成核位置最先出現在小角度晶界，在其他襯底和表面缺陷之中。觀測到生成的層錯被Shockley局部位錯所限制，其中伯格斯矢量為b=1/3<10`10>。這表明缺陷通過三角形或者菱形結構進行擴散，其邊界沿(11 `20)方向。當二極管保持在正向偏壓狀態時，這些循環結構增加而且擴散。光譜測試說明層錯的發射光譜范圍為(450士20)nm，而且貫穿的位錯在(700士20)nm范圍。計算所得局部位錯的擴散活化能在(0.27士0.02)eV范圍。實驗中，這些缺陷的擴散速度為7×10^-5m/s。

  數值為0.27eV的活化能是夠小的值，大多數的成核位置會導致這些缺陷的形成，而且會導致某些PiN二極管開態壓降的退化。因此，解決方案在于減小器件有效部分的缺陷。一個新的解決方法就是生長沒有微管缺陷的Lely晶體，只在襯底頂部有極少的缺陷。實驗中發現，使用常規襯底的pn結整流器件時，200A/cm²的正向電流并沒有引起器件任何的性能退化?，F(xiàn)在，4H-SiC外延生長技術已經有了長足的進步，通過減少材料缺陷密度可以生產無漂移PiN結構。初步的研究結果表明，材料缺陷的減少直接與獲得高成品率的無漂移SIC PIN二極管相關。

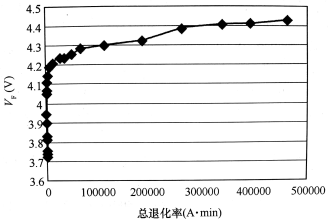

  現在，有很多種方法可以改進V_F的退化。不同方法產生無退化器件的成品率不同，有些方法的無退化成品率可以達到86%。各種無退化的工藝過程，有些可以使器件沒有任何漂移，少數只有很小的漂移并且很快就趨于穩定。但是，有些工藝過程卻降低了擊穿電壓的成品率。最近，一種新的低基面位錯(BPD工藝顯示了其在所有方面都有明顯提高，擊穿和漂移的成品率分別為35%和70%。圖5和6顯示了50A 10kV 4H-SiC PIN二極管的典型的低退化率。
  值得注意的是，即使功率密度(正向電流乘以V_F)達到與pn結二極管接近的水平，也沒有在肖特基二極管單極器件中觀察到這樣的現象。數據顯示，與層錯相關的正向偏壓退化出現在雙極SiC器件，如晶閘管、GTO、PiN二極管和雙極結晶體管(BJT)中，然而對于單極開關器件，如MOSFET和JFET，并沒有發現類似的情況。這些位錯的擴散隨電流密度增加。更高的溫度和更厚的外延層也會導致更高的位錯形成率。探針刮痕、芯片切割線和pn結二極管上的硅化物接觸都被認為是位錯遷移和擴散的成核點。
