二極管在半波整流電路中的應用

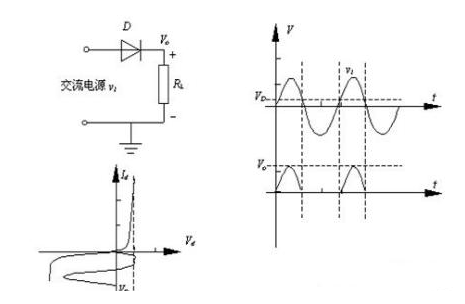

  二極管半波整流電路實際上利用了二極管的單向?qū)щ娞匦浴?br />   當輸入電壓處于交流電壓的正半周時，二極管導通，輸出電壓vo=vi-vd。當輸入電壓處于交流電壓的負半周時，二極管截止，輸出電壓vo=0。半波整流電路輸入和輸出電壓的波形如圖所示。

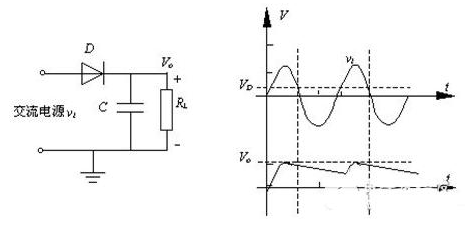

  對于使用直流電源的電動機等功率型的電氣設備，半波整流輸出的脈動電壓就足夠了。但對于電子電路，這種電壓則不能直接作為半導體器件的電源，還必須經過平滑(濾波)處理。平滑處理電路實際上就是在半波整流的輸出端接一個電容，在交流電壓正半周時，交流電源在通過二極管向負載提供電源的同時對電容充電，在交流電壓負半周時，電容通過負載電阻放電。
  通過上述分析可以得到半波整流電路的基本特點如下：
  (1)半波整流輸出的是一個直流脈動電壓。
  (2)半波整流電路的交流利用率為50%。
  (3)電容輸出半波整流電路中，二極管承擔最大反向電壓為2倍交流峰值電壓(電容輸出時電壓疊加)。
  (3)實際電路中，半波整流電路二極管和電容的選擇必須滿足負載對電流的要求。

  半波整流電路
  圖1、是一種最簡單的整流電路。它由電源變壓器B、整流二極管D和負載電阻Rfz，組成。變壓器把市電電壓(多為220伏)變換為所需要的交變電壓e2，D再把交流電變換為脈動直流電。
下面從圖2的波形圖上看著二極管是怎樣整流的。

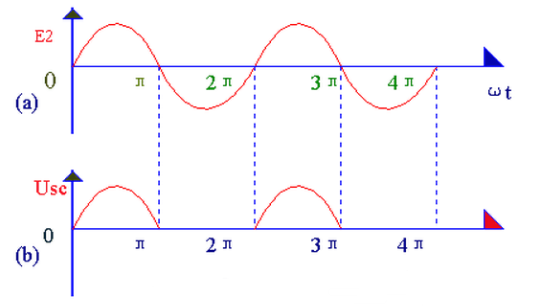

  變壓器砍級電壓e2，是一個方向和大小都隨時間變化的正弦波電壓，它的波形如圖5-2(a)所示。在0~K時間內，e2為正半周即變壓器上端為正下端為負。此時二極管承受正向電壓面導通，e2通過它加在負載電阻Rfz上，在π~2π時間內，e2為負半周，變壓器次級下端為正，上端為負。這時D承受反向電壓，不導通，Rfz，上無電壓。在π~2π時間內，重復0~π時間的過程，而在3π~4π時間內，又重復π~2π時間的過程…這樣反復下去，交流電的負半周就被“削”掉了，只有正半周通過Rfz，在Rfz上獲得了一個單一右向(上正下負)的電壓，如圖5-2(b)所示，達到了整流的目的，但是，負載電壓Usc。以及負載電流的大小還隨時間而變化，因此，通常稱它為脈動直流。

  這種除去半周、圖下半周的整流方法，叫半波整流。不難看出，半波整流是以“犧牲”一半交流為代價而換取整流效果的，電流利用率很低(計算表明，整流得出的半波電壓在整個周期內的平均值，即負載上的直流電壓Usc=0.45e2)因此常用在高電壓、小電流的場合，而在一般無線電裝置中很少采用。
