碳化硅變?nèi)荻O管

  變?nèi)荻O管是一種非線性響應器件，用于諧波的產生、參數擴增、混合、檢測和可變電壓的微調?，F(xiàn)在變?nèi)荻O管主要用于毫米和亞毫米波頻率的產生及各種微波應用中的調制。通常，利用適度摻雜的肖特基或p+n二極管電壓依賴電容的特性制作變?nèi)荻O管。式(1)給出了眾所周知的關系，即對于均勻摻雜耗盡區，肖特基二極管和非對稱突變p+n結電容隨電壓V的變化關系為

式中，€0為真空介電常數；q為基本電荷；A為二極管面積；N_D是耗盡區摻雜量；Ф_bi是結內建電勢。變?nèi)荻O管的品質因子(Q因子)可以定義為 式中，f₁為工作頻率；靜態截止頻率定義為二極管零偏時容抗(X_C)等于串聯電阻(R_S)時對應的頻率，即   當變?nèi)荻O管工作在特征頻率時，Q因子必須至少為10才合適。f_C的值表示變?nèi)荻O管與工作頻率無關的損失和效率。二極管的串聯電阻來自于襯底、歐姆接觸和外延層。設計的變?nèi)萜鲬?yīng)當忽略襯底和歐姆接觸電阻。為了盡量減少外延層電阻，其厚度d應該等于外加最大反向電壓時空間電荷區(w_SRC)的寬度?？紤]外延層串聯電阻[d-w_SRC(0)]/Aqµ_eN_D，并且假設d》w_SRC(0)，式(3)中的f_C可以改寫為 式中，γ=C_max/C_min≈d/w_SRC(0)，是大多數變?nèi)荻O管發揮最大應用的另一個參數。由于SIC載流子遷移率較低，從式(4)可以清楚地看出，如果不限制N_D值，如應用在參數放大器中，那么SIC將是一種制造變?nèi)荻O管不可替代的材料。

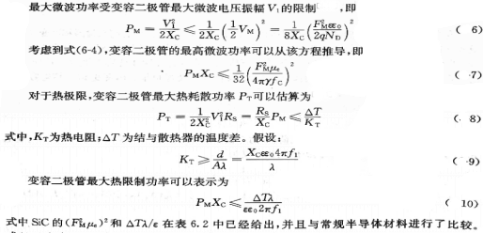

  然而，在調諧應用和諧波振蕩器中，變?nèi)荻O管必須按照偏置電壓(V₀)特殊設計。關于高壓和高功率SIC變?nèi)荻O管的理論已經得到Tager和Wright等人的驗證。這種二極管的最大外加電壓受擊穿電壓(V_M=F_Md/2)和應用頻率的限制，即   式(5)表明，對于給定的額定電壓V₀,SIC是制造變?nèi)荻O管的一種非常適合的材料。表1比較了SIC與常規半導體材料的值。4H-SIC的值是GaAs的14倍，因此，對于工作在同樣的電壓下，氮化鎵變?nèi)荻O管比GaAs的工作頻率高。 式(7)和式(10)表明，考慮熱學和電學極限情況，氮化鎵是一種制造變?nèi)荻O管的更好材料。

  然而實際中，由于材料性能的限制，氮化鎵器件主要受相對較高的接觸電阻和襯底電阻影響。唯一證明SIC變?nèi)荻O管優越性的實驗由Vassilevski和Zorenko報道。p+n結構變?nèi)荻O管通過在n型6H-SIC Lely晶體的Si表面液相外延生長而成。二極管通過適當摻雜(N_D-N_A)約為4×10¹⁷cm^-3,p+層厚度約為1.0µm和0.5µm,未補償施主濃度為(N_A-N_D)約為2×10¹⁹cm^-3。生長100µm的外延層，干法刻蝕出高2µm和直徑60µm的臺面結構，并在p層上蒸鍍1.5µm厚的A1形成接觸，晶片兩面的n層形成鉻接觸，保持銅與Au-Ge合金焊接間的紅寶石環隔離，金的交叉連接通過A1接觸熱壓焊形成。

  已經成功制造了雪崩擊穿電壓為140V、零偏電容C(0)為2.5～3.0pF、γ(8)的二極管。用于調整壓控Si IMPATT振蕩器的振蕩頻率，使其工作在頻率為140GHz的連續波模式。如圖1所示，二極管可以得到約100MHz的頻率調整，但相對高的電阻會引起很大的功率損耗。隨著SIC材料生長和器件工藝的進步，4H-SIC外延結構已經實現商品化，并且在n型和p型已經開發出了R_C約為10^-5?cm²的低阻歐姆接觸工藝，但盡管如此，微波應用的高功率氮化鎵變?nèi)萜鞑](méi)有得到進一步的發展。
