快速恢復外延二極管FRED
快速恢復外延二極管也稱快速功率二極管,是快恢復二極管(FRD)的一種,簡稱FRED。
快速恢復外延二極管(FRED)主要應用在高頻開關電路中,它采用外延型PiN結構,其反向恢復時問可低于50 ns,一般為幾十到幾百ns,正向壓降可低至0.9V左右,一般小于2.0 V,其反向耐壓多在1200V以下,可用于開關頻率為20-50kHz的場合。
1. 快恢復二極管的反向恢復特性
現代脈沖電路中大量使用晶體管或二極管作為開關,或者使用主要是由它們構成的邏輯集成電路。而作為開關應用的二極管主要是利用了它的通態電阻很小、斷態電阻很大的特性,即二極管對正向及反向電流表現出的開關作用。二極管和一般開關的不同在于“開”與“關”由所加電壓的極性決定,而且“開”態有微小的壓降Uf,“關”態有微小的電流Io。當電壓由正向變?yōu)榉聪驎r(shí),電流并不立刻成為-Io,而是在一段時間ts內,反向電流始終很大,二極管井不關斷。經過ts后,反向電流才逐漸變小,再經過ts時間,二極管的電流才成為-Io,這一過程如圖1所示。ts稱為儲存時間,tr稱為下降時間。Trr=ts+tr稱為反向恢復時間,以上過程稱為反內恢復過程。
二極管的反向恢復過程實際上是由電荷存諸效應引起的,反向恢復時間就是存儲電荷耗盡所需要的時間。該過程使二極管不能在快速連續脈沖下當作開關使用。如果反向脈沖的持續時間比tr短,則二極管在正、反向都可導通,起不到開關作用。因此了解二極管反向恢復時間對正確選取二極管和合理設計電路至關重要。
開關從導通狀態向截止?fàn)顟B(tài)轉變時,二極管在阻斷反向電流之前需要首先釋放存儲的電荷,這個放電時間被稱為反向恢復時間,在此期間電流反向流過二極管。即從正向?qū)?時到進入完全截止?fàn)顟B(tài)的時間。
反向恢復過程,實際上是由電荷存儲效應引起的,反向恢復時間就是正向?qū)〞r(shí)PN結存儲的電荷耗盡所需要的時間。假設為trr,若有一頻率為f1的連續PWM波通過二極管,當二極管反向恢復時間長時,二極管反方向時就不能阻斷此PWM波、起不到開關作用。反向恢復時間短使二極管能在導通和截止之間迅速轉換,可獲得較高的開關速度,提高了器件的使用頻率并改善波形。
快恢復二極管的最主要特點是它的反向恢復時間在幾百ns以下,快速恢復外延二極管(FRED)、超快恢復二極管、SiC二極管甚至能達到幾十ns。所謂反向恢復時間trr嚴格的定義是:電流通過零點由正向轉換成反向,再由反向轉換到規定值的時間間隔,它是衡量高頻續流及整流器件性能的重要技術指標。

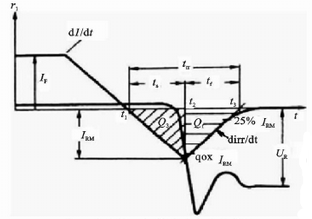

圖1中,IF為正向電流,IRM為最大反向恢復電流,Irr為反向恢復電流,通常規定Irr=0.1IRM。當t≤to時,正向電流I=IF。當t>t0時、由于整流管上的正向電壓突然變成反向電壓,因此,正向電流迅速減小,在t=t1時刻。I=0。然后整流管上的反向電流IR逐漸增大;在t=t2時刻達到電大反向恢復電流IRM值。此后通過環路放電,反向電流逐漸減小,并且在t=t3時刻達到規定值Irr。從t2到t3的反向恢復過程與電容器放電過程有相仿之處。由t1到t3的時間間隔即為反向恢復時間trr。
電子學應用中的電力開關(IGBT,MOSFET、BJT,GTO)和續流二極管一樣,在增加開關頻率時,電力開關的功能和效率,除了傳導損失外,是由二極管的關斷特性決定的Qr、IRM和trr特性,見圖1。
2. 快恢復二極管的硬特性與軟特性。
圖1中,反向電流特性的峰值反向電流IRM是一個很重要的性能,這個反向電流衰減的斜率din/dt源于設計參數,F(xiàn)RED芯片的設計和擴散技術,在電路中,電流斜率會同寄生電感(例如連接導線)結合導致產生過電壓尖峰和高頻干擾電壓。dirr/dt越高(“硬”恢復特性),引起二極管和并聯開關產生的附加應力越高。反向電流哀減慢(“軟恢復”特性),是最理想的特性。這個設計思想用于所有的FRED。阻斷電壓的范圍廣,使得這些FRED用作開關型電源(SMPS)的輸出整流器成為可能,如用作逆變器和焊接電源的電力開關的保護和續流二極管。
快恢復二極管的軟度由圖1定義,軟度因子為
3. 快恢復外延二極管
快恢復二極管芯片PN結構終止區用采用玻璃鈍化技術,其熱膨脹系數與硅的熱膨脹系數相匹配。所有的硅芯片越來越多的使用保護環平面技術和溝道阻斷來降低芯片的表面電場。

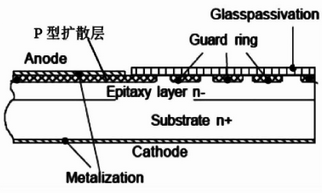

芯片的接觸區域真空沉積金屬層,實質上這有助于它們的高功率循環應用能力和適合芯片的封裝工藝。所有在硅晶圓片上加工處理的芯片在樣品測試后,自動標識不符合電氣說明的芯片,然后世成小顆粒。芯片顆粒的可形狀是正方形或長方形的。玻璃鈍化平面處理二極管芯片終端截面的擴散層如圖2所示。
現在整個晶片的底部表面可直接焊接到DCB或其他陶瓷基片,而不需要鉬片段沖應力。消除了應力緩沖和焊層,減少了熱阻,從而增加了阻斷電壓的穩定性,降低了FRED的正向壓降,在規定的正向電流下,二極管的正向電壓降,是二極管能夠?qū)ǖ恼蜃畹碗妷?,所以也降低了二極管的功率損耗。
附各個擴散層(DWEP型)

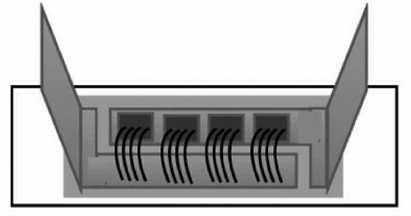

FRED二極管在整個工作溫度范圍內性能穩定,并且對于溫度的變化,正向電壓降的變化可以忽略不計。該二極管是為高頻應用設計的,在高頻應用時穩定可靠。由于單個芯片通態電流較小,大電流情況下一般并聯使用,組成大電流快恢復二極管模塊。由于是并聯使用,模塊的反向恢復時間要比單個芯片的長。并聯使用的結構如圖3所示。
