??快恢復二極管的作用
快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用?？焖倩謴?fù)二極管反向恢復時間在50-200NS范圍內，可用于100KHZ以下的開關脈沖的整流、鉗位及開關管的阻尼電路。
快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。
一、快恢復二極管在開關電源起到高頻整流作用和提供快速放電通路
快恢復二極管在開關電源中的整流作用：開關電源中的變壓器不能通過直流電壓，所以從變壓器輸出的方波，零電平并不在方波低端或高端，而是在使方波上下‘伏—秒"面積相等的位置，所以從變壓器輸出的電壓是有負半周的。這樣就需要快恢復二極管的整流作用！
快恢復二極管在開關電源中提供快速放電通路原理，如果恢復時間不夠,在MOS開關過程中將出現二極管直通的狀態：

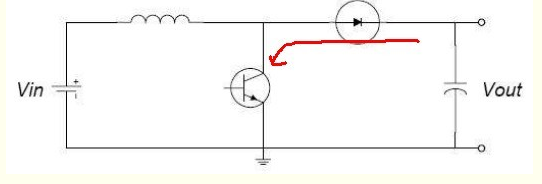

1、在升壓電路中,輸出高電壓將應到MOS,導致MOS發熱,嚴重的將燒MOS；如圖：

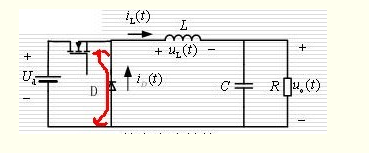

2、在降壓電路中,將直接導致電源通過MOS對地短路,從而燒MOS.
二、快恢復二極管在直流電路中降低損耗的作用：
一般來說，快恢復二極管的正向壓降小，0.4V左右，而普通的硅管在0.6V左右，為了降低損耗才用快恢復二極管。
如果快恢復二極管反向擊穿電壓是40V，反向擊穿之后能夠快速恢復；如果快恢復二極管反向擊穿電壓1000V，則不存在反向擊穿的問題，所以這點在直流電路中是可以不用考慮。
三、快恢復二極管的續流作用

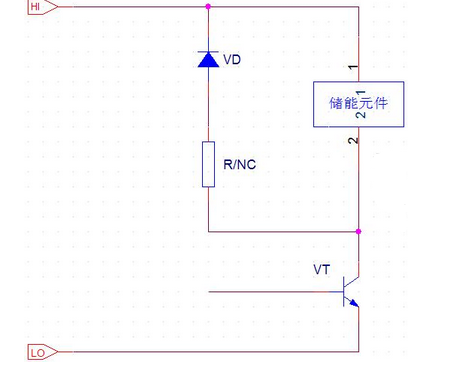

快恢復二極管常被當作續流二極管和儲能元件一起并聯使用，其作用是防止電路中電壓電流的突變，為反向電動勢提供耗電通路。電感線圈可以經過它給負載提供持續的電流，以免負載電流突變，起到平滑電流的作用！在開關電源中，就能見到一個由二極管和電阻串連起來構成的的續流電路。這個電路與變壓器原邊并聯。當開關管關斷時，續流電路可以釋放掉變壓器線圈中儲存的能量，防止感應電壓過高，擊穿開關管。
四、快恢復二極管在阻尼電路中的作用：蜂值電壓下呈現一次擊穿狀態然后恢復常態
快恢復二極管作為阻尼二極管應用時，類似于高頻、高壓整流二極管，其特點是具有較低有電壓降和較高的工作頻率，且能承受較高的反向擊穿電壓和較大的峰值電流。可以為這個反峰電壓提供一個通路，使反峰電壓限制到一定的水平，保護可行輸出管和其他元件，也為負載提供續流。同時起到整流與續流的作用。
