快速軟恢復二極管模塊化技術與應用

摘要
  在高頻應用中為了減少電路損耗和防止過電壓尖峰對器件的損壞，需要快速軟恢復二極管。硬開關過程中存在二極管反向恢復電流（Irm）增加了開關器件開通損耗率和過電壓尖峰，并且在快速di/dt開關時能夠產生電磁干擾。本文介紹了采用特殊工藝設計的快速軟恢復二極管。該二極管是為高頻應用而設計的，在高頻應用方面具有穩定的開關特性。本文還介紹了用該二極管制造的200A絕緣型和非絕緣型快速軟恢復二極管模塊及其應用。

  1．快速軟恢復二極管介紹
  大功率快速軟恢復二極管主要應用在高頻電力電子電路中，它與主回路中的晶閘管或IGBT等新型電力半導體開關器件相并聯，開關器件反向時，流過負載中的無功電流，減小電容的充電時間，同時抑制因負載電流瞬時反向而感應的過電壓尖峰。為了提高開關器件及電力電子線路的可靠性和穩定性，必須使用快速軟恢復二極管。
  快速軟恢復二極管可以減少高頻電路的損耗。在硬開關過程中存在的主要問題是：二極管反向恢復電流（Irm）增加了開關器件開通損耗率，并且在快速di/dt開關時能夠產生電磁干擾。如果反向恢復電流很快回到零點，就會產生尖峰電壓和電磁干擾。降低開關速度或使用緩沖電路可以降低尖峰電壓。增加緩沖電路會增加電路成本并且使電路設計變復雜。這都是我們所不希望的。
  本文介紹了快速軟恢復二極管及其模塊。該模塊電壓范圍從400V到1200V，額定電流從60A～400A不等。設計上該模塊采用外延二極管芯片，該芯片采用平面結終止結構，玻璃鈍化(圖1)并有硅橡膠保護?；謴?fù)特性如圖2所示。

  快速軟恢復二極管的基區和陽極之間采用緩沖層結構，使得在空間電荷區擴展后的剩余基區內駐留更多的殘存電荷，并且駐留時間更長，提高了二極管的軟度?？旎謴?fù)二極管的軟度由圖2定義。
  軟度因子
  反向峰值電壓由下式確定：   VR為加在二極管上的反向電壓。
  二極管道軟度因子越大，在關斷過程中產生的反向峰值電壓越低，使開關器件及整個電路處于較安全的狀態。一般國內生產的快速二極管其反向恢復時間較長，大約在1～6µs，軟度因子約為0.3，國內有多家整流器制造公司也在研究快速軟恢復二極管，電流較大，但軟度因子在0.4～0.6之間。
  傳統的快速整流二極管使用摻金或鉑的外延片以控制載流子壽命，但這些二極管表現出了以下的技術缺點：
  1．正向電壓降Vf隨著溫度的升高而降低；
  2．高溫下漏電流大；
  3．高溫下快速di/dt時開關不穩定。
  有一種二極管稱為SONIC二極管，其反向恢復時間比較長，約0.2～0.4µs，軟度因子在0.7左右。在制造中除了采用平面結終止結構，玻璃鈍化并有硅橡膠保護外，還采用了從硅片背面進行深擴散磷和控制軸向壽命抑制因素，使快速二極管的反向恢復電流衰減較慢，具有反向“軟恢復”特性，防止在高頻應用時在硬關斷過程中產生過高的反向尖峰電壓，保護了開關器件及其二極管自身。該二極管在整個工作溫度范圍內性能穩定，并且對于溫度的變化正向電壓降的變化可以忽略不計。該二極管是為高頻應用設計的，在高頻應用時穩定可靠。
新的快速軟恢復二極管——SONIC二極管系列克服了這些缺點，它們的優點為：
  1．并聯二極管工作時正向電壓降Vf與溫度無關；
  2．阻斷電壓穩定，漏電流比摻金和鉑的小；
  3．快速軟恢復二極管在高溫下反向漏電流從 25℃到125℃比摻鉑FRED少50%。

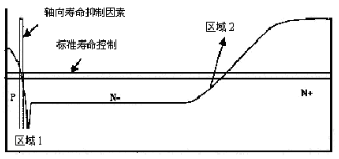

  SONIC二極管采用磷深擴散和軸向壽命抑制因素，電壓從600V至1800V，如圖3所示。在硼中受控的軸向壽命抑制因素用來控制區域1中空穴的發射效率。區域2所示的軟N區為軟恢復提供了額外電荷?？昭ǖ妮^低的發射效率使得器件的正向電壓降對溫度不太敏感，這有利于二極管并聯工作，并且在高溫時開關損耗最小。利用電子輻照作為附加的標準壽命抑制因素，二極管的軟度可以得到進一步控制。   該二極管恢復波形異常的平滑沒有振蕩，所以電磁干擾EMI值非常低。這種軟恢復二極管不僅導致開關損失減少，而且允許去除二極管的并聯RC緩沖器。采用軸向壽命抑制因素可以得到最佳性能的二極管。
  電力電子學中的功率開關器件（IGBT、MOSFET、BJT、GTO）總是和快速二極管相并聯，在增加開關頻率時，除傳導損耗以外，功率開關的固有的功能和效率均由二極管的反向恢復特性決定（由圖2的Qrr, IRM和Irr特性表示）。所以對二極管要求正向瞬態壓降小，反向恢復時間斷，反向恢復電荷少，并且具有軟恢復特性。
  反向峰值電流IRM是另一個非常重要的特性。反向電流衰變的斜率dirr/dt由芯片的工藝技術和擴散參數決定。在電路中，這個電流斜率與寄生電感有關，例如連接引線，引起過電壓尖峰和高頻干擾電壓。dirr/dt越高（“硬恢復”特性），二極管和并聯的開關上產生的附加電壓越高。反向電流的緩慢衰減（“軟恢復”特性）是令人滿意的特性。所有的FRED二極管都采用了“軟恢復”特性，SONIC二極管的恢復特性更“軟”，它們的阻斷電壓范圍寬，使這些快速軟恢復二極管能夠作為開關電源(SMPS)的輸出整流器，以及逆變器和焊接電源中的功率開關的保護二極管和續流二極管。

  2．快速軟恢復二極管的一種方法
  2.1采用緩沖層結構的軟恢復二極管
  采用緩沖層結構顯著改善了二極管的反向恢復特性。為了縮短二極管的反向恢復時間，提高反向恢復軟度，同時使二極管具有較高的耐壓，采用了緩沖層結構，即利用雜質控制技術由輕摻雜的N1區及較重?fù)诫s的N2區組成N基區；二極管的陽極采用由輕摻雜的P區與重?fù)诫s的P＋區鑲嵌組成，
  該P(yáng)－P＋結構可以控制空穴的注入效應，從而達到控制自調節發射效率和縮短反向恢復時間的目的。   2.2 芯片設計
  2.2.1 原始硅片
  根據二極管電壓要求，同常規低導通壓降二極管設計參數相同。
  2.2.2擴散參數設計
  采用正三角形P+短路點結構，輕摻雜的P區表面濃度約為10¹⁷cm^－3，短路點濃度約為10¹⁹cm^－3。
  陰極面N₁表面濃度約為10¹⁸cm^－3，N₂表面濃度約為10²⁰cm^－3。

  2.3 少子壽命控制

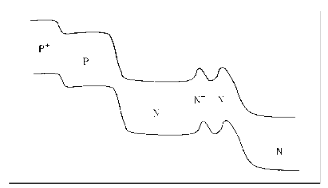

  目前少子壽命控制方法基本上有三種，摻金、摻鉑和輻照，輻照也有多種方法，最常用的方法是高能電子輻照。緩沖層結構的快速二極管的少子壽命控制方法是采用金輕摻雜和電子輻照相結合的辦法。   從能帶示意圖中可以看出，在兩個高補償區之間形成一個電子陷阱。當二極管處于反偏時，電子從二極管陰極面抽走，這一陷阱起到了一定的限制作用，使電子不易抽走，而與空穴在此復合，從而延長了反向恢復時間中tb這一段，提高了快速二極管的軟度因子S。

  3．快速軟恢復二極管模塊
  通態特性顯示，在額定電流下正向電壓降不受溫度影響，從而使它更適用于并聯工作。在125℃ 時的動態損耗比標準摻鉑FRED減少50%。以上特性使得該軟恢復二極管特別適合工業應用。
  利用上述FRED二極管和SONIC二極管我們開發了快速軟恢復二極管模塊，有絕緣型和非絕緣型二大類，絕緣型電流從40A～400A，最高電壓達到1200V，絕緣電壓大于2500V，反向恢復時間最小為40ns；非絕緣型電流為200A（單管100A），電壓從400V至1200V，反向恢復時間根據用戶要求，可從40ns至330ns。
  由于采用模塊結構，寄生電感較小，并且防止了高頻干擾電壓和過電壓尖峰。

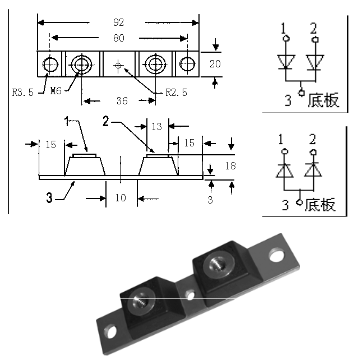

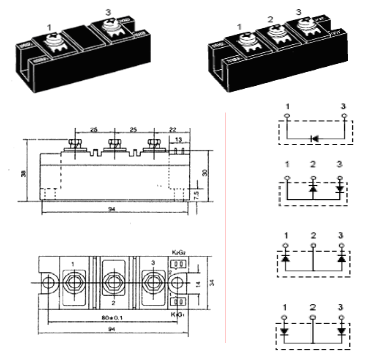

  下面為200A絕緣型和非絕緣型快速軟恢復二極管模塊外觀和尺寸以及連接圖。
  4.快速軟恢復二極管及其模塊的應用
  快速軟恢復二極管的阻斷電壓范圍寬，使它們能夠作為開關電源(SMPS)的輸出整流器，以及逆變器和焊接電源中的功率開關的保護二極管和續流二極管。
  快速軟恢復二極管模塊廣泛應用在以下幾個方面：
  ·高頻開關器件的反并聯二極管；
  ·變流器的續流二極管；
  ·感應加熱和熔煉；
  ·不間斷電源（UPS）；
  ·超聲波清洗器和焊機等。
  200A絕緣型快速軟恢復二極管模塊在中頻感應加熱電源、超音頻電源得到了廣泛的應用，雙塔型非絕緣型超快速二極管模塊的需求量也很大。這里不一一列舉了。
