整流電路原理圖及相關參數計算

 整流電路的特點是利用二極管的單向?qū)щ娮饔?，將交流電壓變成脈動的直流電壓，并且輸出電壓平均值與輸入交流電壓的有效值的比值固定不變。

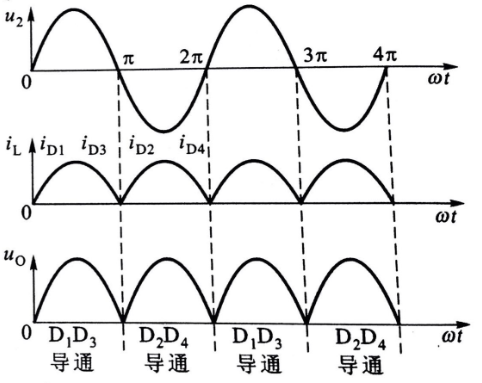

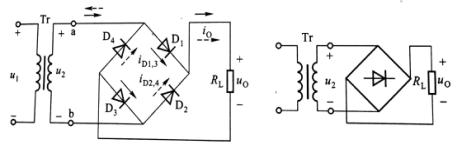

  如圖1(a)所示為單相橋式整流電路，圖1(b)所示是它的簡化畫法。u2為正半周時，8點電位高于b點電位，二極管D1、D3承受正向電壓而導通，D2、D4承受反向電壓而截止。此時電流的路徑為：a→D1→RL→D3→b。u2為負半周時，b點電位高于a點電位，二極管D2、D4承受正向電壓而導通，D1、D3承受反向電壓而截止。此時電流的路徑為：b→D2→RL→D4→a。設變壓器二次電壓為，則輸出整流波形如圖2所示。


  單相橋式整流電壓的平均值為   流過負載電阻RL的平均電流為   流經每個二極管的平均電流為負載電流的一半，即   每個二極管在截止時承受的最高反向電壓為u2的最大值，即   橋式整流電路的輸出電壓較高，紋波電壓較小，管子所承受的最大反向電壓較低，同時因電源變壓器在正、負半周內都有電流供給負載，電源變壓器得到充分的利用，效率較高，因此，這種電路在半導體整流電路中得到了廣泛的應用。

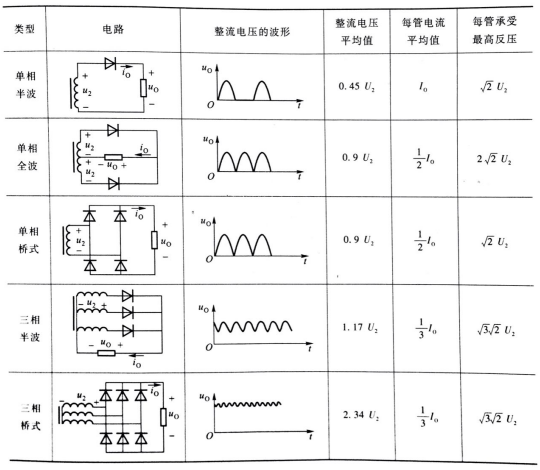

  圖3給出了常見的幾種整流電路的電路圖、整流電壓的波形及計算公式。
