??替換HFA15TB60/MURF1560/ISL9R1560P2
作者：海飛樂技術 時間：2020-03-13 11:05
HFA15TB60/MURF1560/ISL9R1560P2快恢復二極管，電流15A，電壓600V，TO-220封裝。超快恢復時間，開關特性好，低漏電流，低開關損耗，高可靠性。常用來給高頻逆變裝置的開關器件作續流、吸收、箝位、隔離、輸出和輸入整流器，使開關器件的功能得到充分發揮。
HFA15TB60主要參數
制造商: Vishay
產品種類: 整流器
封裝/箱體: TO-220-2
Vr - 反向電壓 : 600 V
If - 正向電流: 15 A
Vf - 正向電壓: 2 V
最大浪涌電流: 150 A
Ir - 反向電流 : 10 uA
恢復時間: 120 ns
工作溫度范圍: - 55℃~ + 150℃
高度: 8.76 mm
長度: 10.54 mm
寬度: 4.7 mm
單位重量: 6 g
MURF1560主要參數
制造商: ON Semiconductor
封裝/箱體: TO-220
Vr - 反向電壓 : 600 V
If - 正向電流: 15 A
Vf - 正向電壓: 1.5 V
最大浪涌電流: 150 A
Ir - 反向電流 : 10 uA
恢復時間: 60 ns
工作溫度范圍: - 65℃~ + 175℃
高度: 9.19 mm (Max)
長度: 10.36 mm (Max)
寬度: 4.9 mm (Max)
單位重量: 2.300 g
ISL9R1560P2主要參數
制造商: ON
產品種類: 二極管 - 通用，功率，開關
封裝/箱體: TO-220-2
峰值反向電壓: 600 V
最大浪涌電流: 200 A
If - 正向電流: 15 A
恢復時間: 40 ns
Vf - 正向電壓: 2.2 V
Ir - 反向電流 : 100 uA
工作溫度范圍: - 55℃~ + 175℃
高度: 9.65 mm
長度: 10.67 mm
寬度: 4.83 mm
Vr - 反向電壓 : 600 V
單位重量: 2.160 g

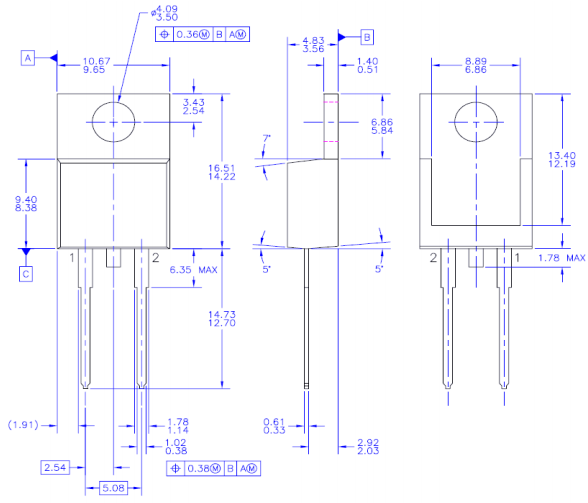

ISL9R1560P2封裝結構與尺寸圖

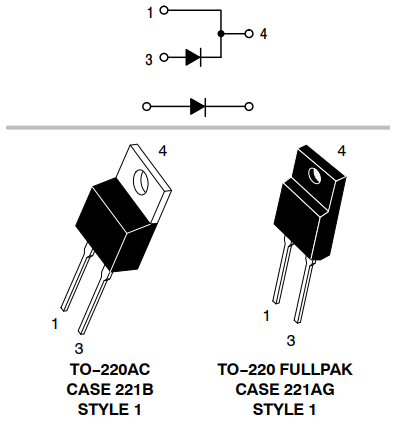

MURF1560封裝結構與尺寸圖
快恢復二極管特性曲線
與PN結一樣，二極管具有單向導電性。硅二極管典型伏安在二極管加有正向電壓，當電壓值較小時，電流極?。划旊妷撼^0.6V時，電流開始按指數規律增大，通常稱此為二極管的開啟電壓；當電壓達到約0.7V時，二極管處于完全導通狀態，通常稱此電壓為二極管的導通電壓，用符號UD表示。
對于鍺二極管，開啟電壓為0.2V，導通電壓UD約為0.3V。在二極管加有反向電壓，當電壓值較小時，電流極小，其電流值為反向飽和電流IS。當反向電壓超過某個值時，電流開始急劇增大，稱之為反向擊穿，稱此電壓為二極管的反向擊穿電壓，用符號UBR表示。不同型號的二極管的擊穿電壓UBR值差別很大，從幾十伏到幾千伏。
HFA15TB60/MURF1560/ISL9R1560P2替換資料
海飛樂技術15A600V多種封裝快恢復二極管可完全替換HFA15TB60/MURF1560/ISL9R1560P2，我司產品采用臺灣芯片及先進的工藝技術封裝，為您提供優質、高效的可完全替換產品，和國外進口產品相比，我司產品具有貨期短、性價比高等優點。更多相關產品資料請聯系我司客服，我們期待您的咨詢與合作！
