??開關電源工作原理與常用電路圖
作者：海飛樂技術 時間：2016-12-19 16:09
一、開關電源的工作原理
開關電源就是采用功率半導體器件作為開關元件，通過周期性通斷開關，控制開關元件的占空比來調整輸出電壓。開關元件以一定的時間間隔重復地接通和斷開，在開關無件接通時輸入電源Vi通過開關S和濾波電路向負載RL提供能量，當開關S斷開時，電路中的儲能裝置（L1、C2、二極管D組成的電路）向負載RL釋放在開關接通時所儲存的能量，使負載得到連續而穩定的能量。

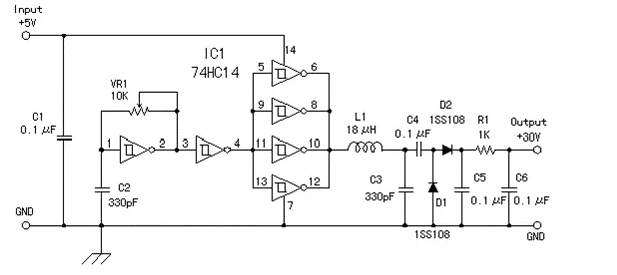

開關電源原理圖
VO=TON/T*Vi，VO
為負載兩端的電壓平均值，TON 為開關每次接通的時間，T
為開關通斷的工作周期；由式可知，改變開關接通時間和工作周期的比例，VO間電壓平均值也隨之改變，因此，隨著負載及輸入電源電壓的變化自動調整TON和T的比例便使輸出電壓VO維持不變。改變接通時間TON和工作周期比例亦即改變脈沖的占空比，這種方法稱為“時間比率控制”（TimeRationControl,縮寫為TRC）。按TRC控制原理，有三種方式：
1、脈沖寬度調制（PulseWithModulation,縮寫為PWM）開關周期恒定，通過改變脈沖寬度來改變占空比的方式。
2、
脈沖頻率調制（PulseFrequencyModulation,縮寫為PFM）導通脈沖寬度恒定，通過改變開關工作頻率來改變占空比的方式。
3、混合調制導通脈沖寬度和開關工作頻率均不固定，彼此都能改變的方式，它是以上二種方式的混合。

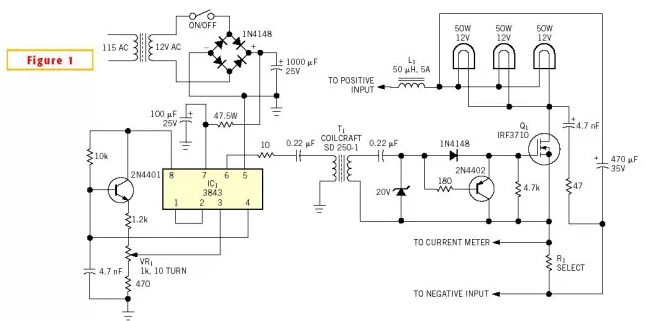

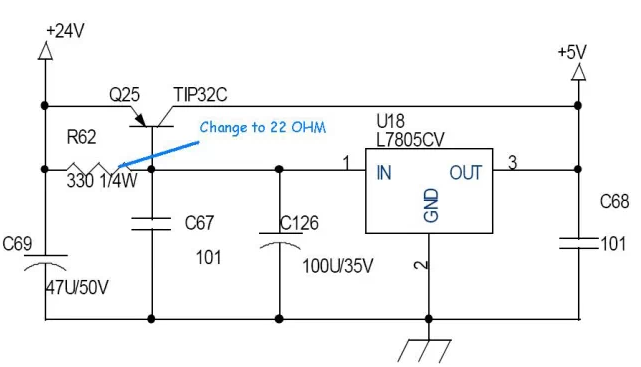

開關電源常用電路圖
開關電源常用電路圖

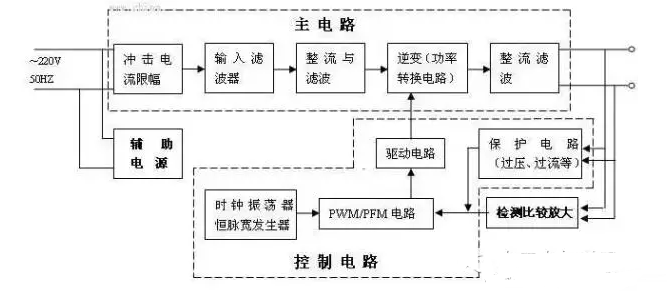

一、主電路
從交流電網輸入、直流輸出的全過程，包括：
1、輸入濾波器：其作用是將電網存在的雜波過濾，同時也阻礙本機產生的雜波反饋到公共電網。
2、整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換。
3、逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。
4、輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。
二、開關電源控制電路
一方面從輸出端取樣，經與設定標準進行比較，然后去控制逆變器，改變其頻率或脈寬，達到輸出穩定，另一方面，根據測試電路提供的資料，經保護電路鑒別，提供控制電路對整機進行各種保護措施。
三、開關電源檢測電路
除了提供保護電路中正在運行中各種參數外，還提供各種顯示儀表資料。
