??二極管的局域壽命控制技術
在最近幾十年里，控制平行于pn結軸向方向上復合中心的空間分布成為一種非常具有吸引力的改善器件折衷性能的新技術。理論及實踐均已經預示著能夠找出一種最有利于折衷問題的載流子濃度分布，以PiN二極管為例，大量的研究和實驗表明，在保持相同通態壓降的條件下，向基區中陽極附近摻入濃度較高的局域缺陷，能夠得到比經典壽命控制技術更短的關斷時間、更小的反向過沖電流和更大的軟度，這優化了器件的性能，即實現了更優的性能折衷，改變空間載流子濃度分布形狀的有效方法之一是改變基區中少子壽命的空間分布形狀，也就是說局域可控地引入復合中心。對于傳統的壽命控制技術，深能級金屬雜質具有很高的擴散系數，而電子輻照產生均勻分布的復合中心，均不能產生局域較窄的復合中心分布。如罘能夠?qū)崿F(xiàn)缺陷在軸向的分布可控，即局域壽命可控，就為器件性能折衷的優化提供了一個新的設計參數和更大的設計自由度，相對于傳統的壽命控制技術在整個器件中大范圍引入復合中心，這類新的壽命控制技術被稱為局城壽命控制技術。

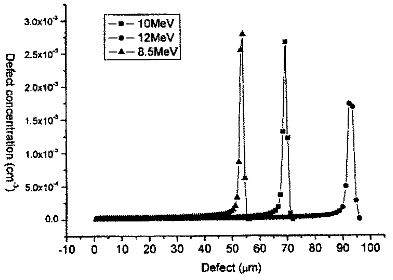

輕離子照(一般是α粒子或質子)是目前唯一能夠?qū)崿F(xiàn)局域壽命可控的技術，在功率器件領域受到了廣泛關注和深入研究。它可以在器件內部引入一個較窄區域的缺陷區，只是使該區域的少數載流子的壽命降低，來優化器件動態和靜態參數的折衷。其原理同電子輻照是一樣的，都是利用輻照感生缺陷作為復合中心來控制少數載流子的壽命，圖1、2顯示了由SRIM-98( the Stopping and Range of Ions in Matter)仿真得到的α粒子及質子注入到硅體內產生的初級空位缺陷的分布狀況。

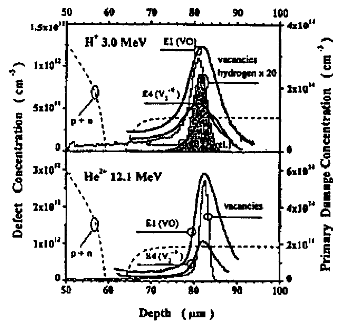

但是輕離子的質量較電子大，離子注入的射程短，如果輕離子的射程小于器件軸向的尺寸，就會在輕離子的射程末端形成比其他位置高得多的缺陷密度，如圖5、6所示，感生缺陷的空間分布由缺陷峰和缺陷拖尾兩部分組成。缺陷峰的位置可以通過輻照的能量來控制。質子(即氫離子)和α粒子(即氮離子)這兩種輕離子的射程可達幾十至幾百微米，與幾十至幾千伏功率器件的軸向尺寸屬于同量級，符合設計的要求，例如:質子在1~5.5MeV的能量下或a粒子(即氫離子、質量大約是質子的4倍)，在4~22MeV的能量下注入硅體內的射程能夠達到18~250µm，產生的缺陷峰值濃度在
之間，而其它的離子的射程太短。輻照主要的感生缺陷是VO(-/0)(氧-空位對缺陷、Et=Ec-0.16eV)和V2(-/0)(雙空位缺陷、Et=Ec-042eV)，前者影響大注入壽命τHL(見式1，該值是影響器件正向特性及關斷特性的一個主要因素)，后者影響小注入時的載流子復合及耗盡區載流子的產生。研究發現處于施主狀態的能級會改變半導體器件的動態電特性。
(1)NT復合中心的濃度
Τn0、τp0為少數流子壽命

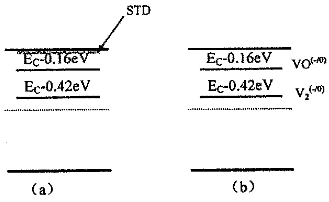

盡管質子和a粒子感生缺陷的能級位置不佳，見圖3，但由于它們是能夠?qū)崿F(xiàn)少數載流子壽命軸向可控的目前唯有的手段，所以國際上對局域壽命控制的研究也集中在這里。

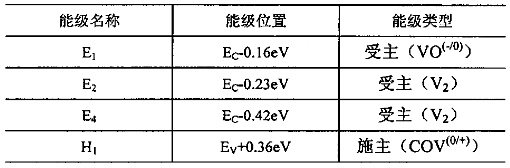

低劑量a粒子輻照感生的點缺陷有雙空位缺陷(V2)、氬-空位對缺陷(VO)(-/0)和碳-氧原子對缺陷(COV(-/0))。深能級能級位置見表1，圖4、5給出了α粒子輻照器件DLTS測試的結果。
其中在復合中起主導作用的是氧-空位對和雙空位，在圖6中分別對應于少子俘獲中心E1和E4。由于前者的能級位置是Ec0.16eV，后者的能級位置在Ec-0.42eV，靠近禁帶中央，該能級決定了器件漏電流的大小，所以E4為高能He2+照在硅中產生的在主導能級。出于α粒子的質量較大，它產生的雙空位缺陷多于質子輻照和電子輻照，而雙空位是深能級缺陷，因此注氮器件的漏電流要大于注氫和電予輻照的器件，更會大于擴鉑器件。高壓功率器件往往軸向尺寸較大，要求注入的深度較深，利用目前的商用離子注入機進行α粒子輻照往往不能達到設計的射程要求，所以在現有情況下a粒子輻照還未廣泛應用。但是，α粒子輻照的能量利用率高于質子輻照、射程末端的缺陷分布更集中，這有利于對載流子的壽命進行精確控制，對一些要求注入深度不深的器件很有效，見圖1。

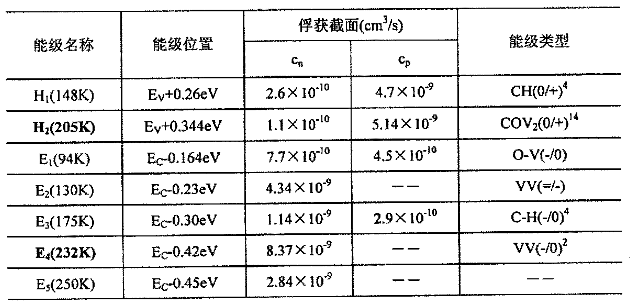

低能量下的質子輻照會產生與a粒子輻照相似的缺陷，如氧-空位缺陷和雙空位缺陷仍是主導復合缺陷，主要能級參數如表2所示，但不同于α粒子的是，質子感生的缺陷會相互作用產生與氫相關的缺陷( SHD-Shallow Hydrogen-related Donors)和淺熱施主雜質( STD-Shallow Thermal Donors)，SHD對復合沒有太大作用，可以忽略，但是STD在射程末端蜂處的含量最高，可以很大程度的改變原先的摻雜濃度分布，所以如果在耗盡區注入過多的質子感生缺陷會削弱器件的擊穿特性，實驗證明3MeV質子輻照可以得到一個比較理想的雙空位和氧空位濃度之比。質子的質量小于a粒子，所以在相同能量下它的射程是a粒子注入的4倍。在現有商用離子注入機的能量下，可以注入幾百微米深，能夠達到高壓功率器件的設計要求。
從上面的分析可以看出，質子、a粒子輻照在關斷過程中起復合作用的主導能級都在導帶下的0.42eV處，它的能級位置遠不如擴鉑形成的缺陷。因此輕離子輻照技術制成的器件的漏電流較大，限制了大劑量注入的應用，成為改善開關性能的障礙，嚴重的影響了其實用價值。
