IXYS新一代高頻應用SONIC快恢復二極管

  1. 引言
  為了減少高頻應用中的電路損耗需要用快速軟恢復二極管。硬開關過程中的主要問題是二極管反向恢復電流(Irm)增加了開關器件的開通損耗，并且在快速di/dt開關時能夠產生電磁干擾(EMI)。如果反向恢復電流很快歸零，就會發生尖峰過電壓和電磁干擾。為了降低尖峰電壓可以降低開關速度或采用緩沖電路。增加緩沖電路會增加電路成本，并且使電路設計變得復雜。在過去的10年中，快速二極管發展方面的重大進步在于優化了通態損耗和關斷損耗之間的折中。傳統的快速整流二極管使用摻金或鉑的外延片以控制載流子壽命，但這些二極管表現出了以下的技術缺點：
  (1)正向電壓降Vf隨著溫度的升高而降低；
  (2)高溫下漏電流大；
  (3)高溫下快速di/dt時開關不穩定。
  IXYS公司開發的600V，1200V及1800V的、新的快速軟恢復二極管－SONIC二極管系列。其反向恢復時間比較長，約0.2～0.4μs，軟度因子在0.7左右。在制造中除了采用平面結終止結構，玻璃鈍化并有硅橡膠保護外，還采用了從硅片背面進行深擴散磷和控制軸向壽命抑制因素，使快速二極管的反向恢復電流衰減較慢，具有反向“軟恢復”特性，防止在高頻應用時在硬關斷過程中產生過高的反向尖峰電壓，保護了開關器件及其二極管自身。該二極管在整個工作溫度范圍內性能穩定，并且對于溫度的變化正向電壓降的變化可以忽略不計。該二極管是為高頻應用設計的，在高頻應用時穩定可靠。 該系列二極管克服了這些缺點，它們的優點為：
  (1)并聯二極管工作時正向電壓降Vf與溫度無關；
  (2)阻斷電壓穩定，漏電流比摻金和鉑的?。?nbsp;
  (3)快速軟恢復二極管在高溫下反向漏電流從 25℃到125℃比摻鉑FRED少50%。

  2. 標準二極管和器件優化
  如圖1所示，用外延片制造出電壓從200V到1200V的標準平面型FRED二極管。這些二極管被認為是穿通型二極管，因?yàn)樵诜聪蚱脳l件下，耗盡層在雪崩擊穿發生之前就展寬到N+襯底。如圖2所示，這些二極管具有帶平面保護環的PN-N+結構，其中p代表的主結，N-取決于外延漂移區的摻雜濃度，N+是村底。保護環被安置在承受阻斷電壓的最佳距離。FRED二極管采用諸如金或鉑之類的的重金屬作為壽命抑制劑。

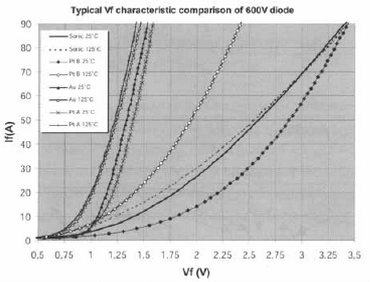

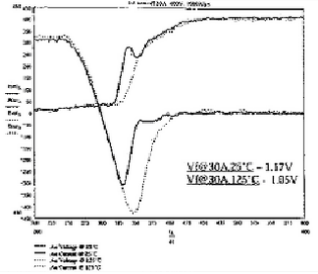

  圖3顯示了在25℃和125℃時將鉑、摻金二極管和本文提到的600V SONIC二極管的正向伏安特性曲線。圖4示出用來測試二扱管開關性能的電感負載測試電路。低摻雜鉑(Pt)二極管和摻金(Au)二極管的開關波形示于圖5a和圖5b，If=30A、25℃下，Vf=12V。   對正向圧降相同、芯片尺寸和有效面積(12.4mm²)均相同的二極管來說，要區別它們采用不同的設計技術是很困難的。從后面的圖7a，圖7b中可以看到，本文提及的SONIC二極管同摻鉑制造的二極管進行動態性能的比較，后者的正向壓降較高。
  開關波形清楚地顯示，雖然摻鉑FRED的反向漏電流比摻金FRED小得多，但在高溫下快速di/dt開關時摻鉑FRED恢復得很劇烈。此外，在高溫下?lián)浇鸲O管的漏電流比摻鉑二極管的漏電流大得多。因此人們需要根據各自的應用作出正確的選擇。急劇恢復通常是由漂移區內的少數載流子突然消失引起的。急劇恢復會產生額外的尖峰電壓，它能損害二極管或電路。然而在襯底前面采用一個N緩沖層可以減少恢復的急劇性。
  應該優化N緩沖層的濃度，以減少耗盡層向襯底的擴展，并提供軟恢復所需要的額外電荷。緩沖層濃度很難優化，在極端開關條件下仍然顯示出急劇恢復特性。

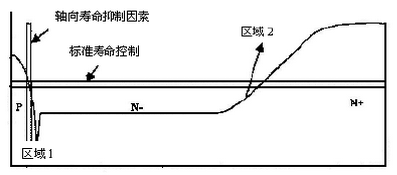

  為了在任何條件下都能得到具有軟恢復特性的二極管，IXYS公司開發了采用深的磷擴散和軸向壽命抑制劑的600V至1800V SONIC二極管，如圖6所示。在硼擴散層中受控的軸向壽命抑制劑被用來控制區域1中空穴的注入率。區域2所示的軟N區為軟恢復提供了額外電荷。較低的空穴注入率使得器件的正向電壓降對溫度不太敏感，這對二極管并聯運行有利，且在高溫時開關損耗最小。再利用電子輻照作為附加的均勻壽命抑制劑，二極管的
軟度可以得到進一步控制。   3. 600V摻鉑FRED與SONIC二極管比較

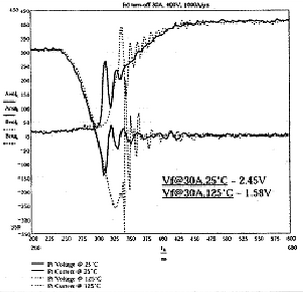

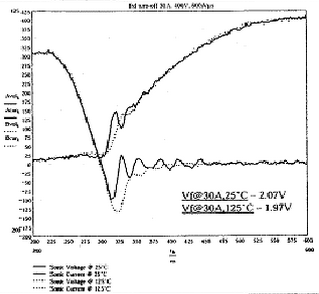

  為了驗證比較SONIC二極管與摻鉑FRED的性能，在不同運行條件下做了一系列感性負載電路的試驗。把SONIC二極管(30A,25℃時Vf=21V)與摻鉑的快速FRED(30A,25 ℃時Vf=25V)進行了比較，圖7(a)至圖8(b)顯示出30A,600V二極管的反向恢復電流波形。這些波形清楚地顯示在所有工作條件下SONIC二極管都不會給出急劇開關的結果。從25℃到125℃時SONIC二極管的峰值漏電流的增加值比標準摻鉑FRED減少50%。

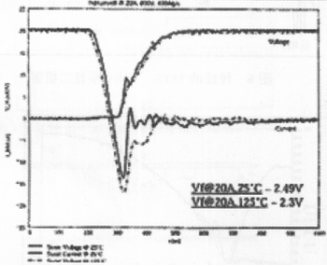

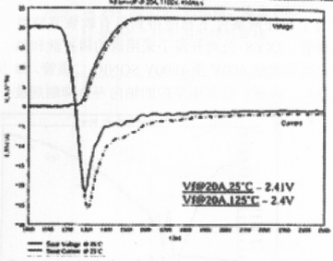

  1200V和1800V器件也用相同的設計原理生產出來，通過優化N區電阻率使分別達到了1240V和1880V的阻斷電圧。20A，1200V二極管(有效面積12.4mm²)典型的開關結果如圖9所示；20A，1800V二極管(有效面積9.06mm²)如圖10所示。1200V二極管的開關條件是：20A，400A/µs，800V；而1800V二極管的開關條件是20A，400A/µs，1100V。
  600V，1200V和1800V系列的SONIC二極管在80%阻斷電圧的應力條件下依然能夠幸存下來，是因?yàn)闆](méi)有超過崩潰電壓。80NIC二扱管的恢復波形異常平滑沒有振蕩，所以EMI值非常低。SONIC軟恢復二極管不僅導致開關損耗的減少，而且允許除去跨接在二極管上的并聯RC緩沖器。因此我們相信IXYS公司新的SONIC二極管系列是工業應用的最佳選擇。所有這些二極管在600V-1200V-1600V和1800V電壓范圍，額定電流從5A至250A都在市場上面世了。

  4. 結論
  以上介紹了已經面市的600V-1800V電壓范圍的SONIC軟恢復二極管的，采用軸向壽命抑制劑可以得到最佳性能的二極管設計。通態特性顯示，在額定電流下它們的正向電壓降幾乎與溫度無關，從而使它更適用于并聯運行。它們?cè)?25℃時的動態損耗比標準摻鉑FRED減少50%。此外波形異常平滑沒有振蕩，所以對于工業應用來說EMI值非常低。
