快恢復二極管單向半波整流電路圖解析
作者:海飛樂技術 時間:2017-04-01 14:23
快恢復二極管整流電路是利用快恢復二極管的單向導電性將交流電變成直流電的電路。整流電路常由四部分組成:交流電源、整流變壓器、整流管和負載。下面以電阻負載為對象來介紹快恢復二極管單向半波整流電路。

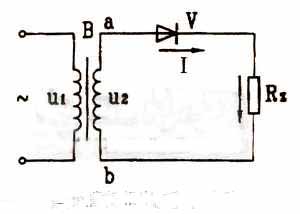

圖1 快恢復二極管單向半波整流電路
快恢復二極管單向半波整流電路如右圖所示,圖中B是整流變壓器,它將電網交流電壓u1變換為符合整流電路所需的電壓u2。
變壓器次級電壓u2的波形圖如下所示。在u2正半周(0~t1時間)內,變壓器B的a端電位為正,b端電位為負,使快恢復二極管V承受正向電壓而導通,此時負載上有電流通過。如果忽略快恢復二極管V很小的正向降壓(硅管約為0.6~0.8伏、鍺管約0.2~0.3伏),則負載Rz上得到的電壓uz就等于u2(uz=u2)。

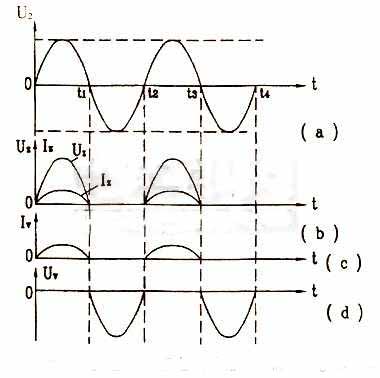

圖2 半波整流電路電壓電流波形圖
在u2負半周(t1~t2時間)內,變壓器B的a端電位為負,b端電位為正,快恢復二極管V承受反向電壓而截止(忽略極微小的反向漏電流),變壓器次級回路中電流為零。
由于快恢復二極管的單向導電性,在一個周期中,僅在半個周期內有電壓加在負載上,有電流通過負載,而下半周期中,負載上無電壓又無電流,因此稱這種電路為半波整流電路。
根據(jù)理論分析:負載電壓Uz的平均值為:Uz=0.45U2
半波整流電路是最簡單的快恢復二極管整流電路,由于整流效率低,電流波動大,可用于要求不高的場所。
