交流穩壓電源按工作原理分成四類


  1.參數調整(諧振)型

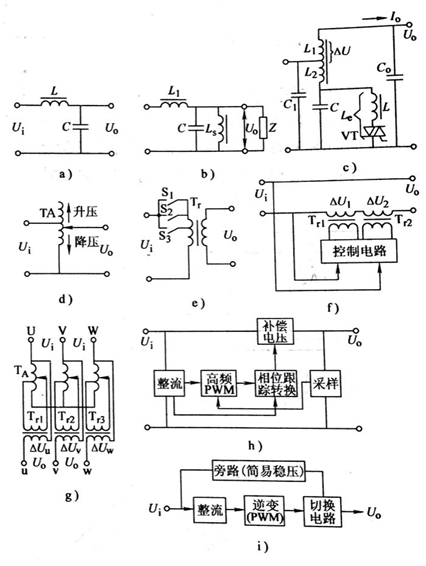

  市場上所說的參數穩壓器是以LC串聯諧振原理為基礎實現穩壓的，如圖3-62a所示。這里的L和C都是線性元件，輸出電壓Uo與輸入電壓Ui的關系為

  Uo與Ui的比值取決于感抗ωL和容抗1/ωC的大小。在鐵磁諧振穩壓器和穩壓變壓器中，由于電容C的兩端并聯了飽和電抗器Ls，如圖3-62b所示，使等效的并聯容抗呈現非線性，這種非線性特性隨著Ls的飽和程度在變化，而Ls的飽和程度又是在輸入電壓儀和負載阻抗Z變化時自動調整的。當Ui較低時，可以使Uo高于Ui，而在Ui較高時，又可以使Uo低于Ui。由于Ls處于飽和狀態，它的磁化伏秒面積基本上是一個固定值，從而使輸出電壓Uo穩定?？梢?jiàn)這種穩壓原理是改變Ls的飽和程度，使Ls和C并聯形成的容抗與L1諧振實現的。
  市場上俗稱的凈化電源，實際上是原磁放大器調整式改進型的再改 進，簡化電路如圖3-62c所示。在電容C上并聯一個由線性電感L和雙向晶閘管VT串聯支路組成的等效電感Le，使Le與C并聯后的等效容抗Ce成為一個變量，這個Ce與L2串聯(L2與Ce串聯后與Ui相連)，再通過自耦方式，將L2上的電壓感應到L1上，形成補償電壓ΔU，它串聯在輸入電壓Ui與輸出電壓Uo之間。同前所述，這個Uo可以高于Ui或低于Ui，從而使Uo穩定?？梢?jiàn)這是一種典型的調感原理，等效電感Le是線性的，由雙向晶閘管通過相位控制方式來改變。原始的磁放大器調整型是利用直流磁化方式來改變等效電感的，所以俗稱的凈化電源應屬于磁放大器式的改進型，亦因此應屬于參數調整型。

  2. 自耦(變比)調整型
  這類交流穩壓電源是以自耦變壓(調壓)器為基礎實現穩壓功能的，典型電路結構有下列兩種：
  (1)機械調壓型：即以伺服電動機帶動電刷在自耦變壓器的繞組滑面上移動，改變Uo對Ui的比值，從而自動實現輸出電壓的調整和穩定。如圖3-62d所示，圖中TA為自耦調壓器。實際上它就是將平常的手動調壓器，利用電子電路及微型電動機改手動為自動。所以市場上俗稱為全自動型穩壓器。
  (2)改變抽頭型：改變變壓器的一次(或二次)抽頭的方法，來改變Uo與Ui的比值，如圖3-62e所示，將自耦變壓器做成多個固定抽頭，通過用繼電器或雙向晶閘管(固態繼電器)做開關器件自動改變抽頭位置，從而實現輸出電壓的穩定。
  這些抽頭的位置如果用繼電器轉換，而且使Ui在很大范圍內變化時，均能保持Uo基本穩定，這就是市場上俗稱的寬限型穩壓器，這種穩壓器的穩壓精度較低。
  為了提高穩壓精度，就得增加抽頭個數，其開關元件S改為無觸點的雙向晶閘管，用數字電路或單片機來控制，從而提高其性能，這就是市場上俗稱的數控型交流穩壓器。

  3. 大功率補償型
  這里所說的補償，有補足或抵消的意思，當輸入電壓低于額定值時，由補償環節產生一個同極性的電動勢補足輸入側所缺的那部分電壓；當輸入電壓高于額定值時，由補償環節產生一個反極性的電動勢抵消輸入側超過的那部分電壓。必須說明的是在電源技術中，補償環節所產生的能量仍然是從輸入側電源取得的。
  凡是可以大范圍調整輸出電壓的單元電路都可以采用補償技術擴大輸出容量，前述的自耦調壓器或改變變壓器抽頭方式都可以構成補償環節，使輸出電壓穩定或擴大輸出功率。前述的所謂凈化電源，實際上就是可控型參數穩壓器加上補償環節(L1上的ΔU即補償電壓)構成的。
  這里把補償型作為一個獨立類型，不是指上述主電路中的局部補償環節，而是具有一個或多個單獨的補償變壓器，而且用在大功率交流穩壓器場合中，如圖3-62f和g所示，它的控制技術更容易實現微機控制。圖f中Tr1、Tr2是兩個獨立的補償變壓器，當對穩壓精度要求較低時，可用1臺，要求較高時可用3臺以上。圖g是三相柱式調壓型穩壓器，圖中Tr1、Tr2、Tr3是3臺獨立的補償變壓器。

  4. 開關(智能)型
  把先進的高頻開關電源技術引入到交流穩壓電源中，可以減小體積、重量，節省鋼鐵材料等，具有效率高、響應速度快等優點。
  圖3-62h是部分功率補償型，它從輸入側取得工頻交流電壓，經過整流取得脈動直流電壓，再通過高頻脈寬調制(PWM)技術形成逆變后的交流電壓，再通過相位跟蹤與轉換電路取得與輸入側同頻同相的補償電壓(補償環節的功率約為負載功率的1/4)，加在輸入與輸出(負載)之間，使輸出電壓穩定。可見，它比一般的直流開關電源(輸出量是直流)要復雜一些，因?yàn)檫@里的輸出量必須是與輸入側同頻同相的交流電壓。
  圖3-62i是全功率變換型，即把交流輸入電壓整成平滑直流，再通過DC/AC變換(即逆變)形成工頻交流電壓供給負載，其中的DC/AC環節采用高頻PWM技術，輸出電壓波形有準方波、梯形波、正弦波等，即市場上的不間斷電源(UPS)，當把UPS中的蓄電池及充電器取出時，就是一臺交流穩壓(穩頻)電源。這里的DC/AC環節是核心部分，它要承擔負載的全部功率，所以其成本要比上述部分功率補償型得高多。
