AC/AC變換的電路圖與工作原理

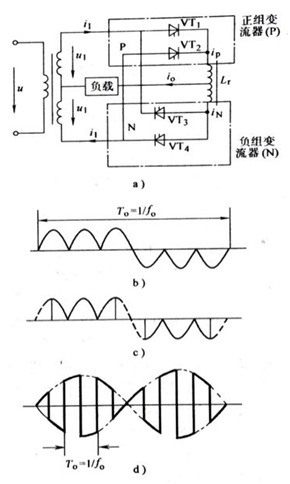

 圖3-26a所示為AC/AC變換器的原理電路圖。實際上是由正組(P)雙半波變流器和負組(N)
雙半波變流器反并聯組成的。正組由VT1和VT2組成，負組由VT3和VT4組成。
  當正組工作時，分別觸發VT1和VT2使之導通，負載上獲得正向電壓；而負組工作時，對VT3和VT4觸發使之導通，負載上獲得反向電壓?，F(xiàn)以電阻性負載為例，并假定兩組變流器不同時工作。

  (1)整半周工作方式：假定輸出交流電壓的頻率為電源頻率的1/3，即To=3Ts。為此在輸出的前半周期內(To/2)，讓正組變流器工作3個電源電壓整半周，在此期間內負組變流器被封鎖；然后在輸出的后半周期內，讓負組變流器導通3個電源整半周，在此期間內正組變流器停止工作，這樣可以獲得如圖3-26b所示的波形，其輸出電壓中的基波分量的頻率為電源頻率的1/3，即fo=fs/3，以此類推。當每個輸出電壓半周期內包含電源電壓整半周個數為n時，則輸出電壓中的基波分量頻率為電源頻率的1/n，即fo=fs/n。
  由以上分析可知，按整半周工作方式，輸出頻率是不能連續可調的，而且輸出電壓中包含大量的諧波。
  (2)a調制工作方式：若每個電源半周期不是整半周期導通，而是控制a不同，讓輸出電壓按理想的正弦波進行調制，則能獲得如圖3-26c所示的波形，其輸出電壓中的基波頻率仍然為電源頻率的1/3，但其輸出波形比圖3-26b更接近正弦波，其諧波含量較低。這種工作方式是AC/AC直接變換器所采用的。
  (3)高頻工作方式：這種工作方式不同于前述的兩種，在1個電源電壓的半周期內，兩組變流器要輪流工作多次，當圖3-26a的晶閘管用自關斷器件代替時，就可以實現這種工作方式，而且要求先封鎖已導通的變流器，然后才能使另一組變流器投入工作。若在1個電源電壓周期里，以高速率切換兩組變流器，使其輪流工作，則能獲得如圖3-26d所示的波形，并稱它為高頻工作方式。它同前述方式配合使用，可獲得寬范圍調頻的好處。
