??汽車LED照明中快恢復二極管應用技術
作者：海飛樂技術 時間：2017-03-03 17:59
隨著全球經濟的發展和人民生活水平的提高，汽車在日常生活中的使用越來越多，因此汽車節能減排及行車安全的要求日益提高。汽車照明系統是保障汽車安全行駛的關鍵部件，光源又是汽車照明系統的關鍵。從最先使用的是煤油燈和乙炔燈，1910 年開始使用電光源，先后經歷了白熾燈、鹵鎢燈及高強度放電式氣體燈HID（Intensity Discharge Lamp），自1985 年開始進入了LED車用燈時代。同時LED 燈應用于自適應前照系統AFS（Adaptive Front Lighting System）的技術隨之出現?？旎謴?fù)二極管主要應用于汽車LED照明系統中的列陣驅動電路中。

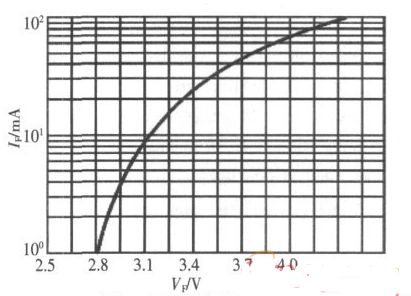

圖1 LED伏安特性曲線
LED 屬于電流控制型半導體器件，圖1 是LED 的伏安特性曲線。由圖1 可知，此曲線比較陡，在正向?qū)ㄖ癓ED 幾乎無電流流過；當正向電壓超過開啟電壓時，電流就急劇上升，發光亮度L 與正向電流IF近似成正比：L=KIF，其中K 為比例系數，故可以通過控制LED 的IF來控制其發光亮度。因此，為了保證其亮度的一致性，通常采用恒流源驅動電路。
汽車電池工作電壓范圍為9 V～16 V，通常情況下為12 V ，但是當汽車?yán)鋯?dòng)時蓄電池的電壓可跌落到4 V，而當蓄電池缺損由發電機直接供電時， 此電壓可達到36 V 的高壓。因此，對于車用LED 燈具而言，要可靠地恒流驅動LED 串， 驅動控制器必須具備精確的電壓和電流調節、保護電路和調光功能。因此，設計一種穩壓性能良好而又恒流輸出的驅動電路十分必要。
目前車用LED 驅動器一般采用兩種方法控制正向電流。（1）采用LED 的V-I 曲線確定產生預期正向電流所需要向LED 施加的電壓。其缺點為：LED 正向電壓的任何變化都會導致LED 電流的變化，其中的鎮流電阻的壓降和功耗會浪費功率和降低電池使用壽命。（2）利用恒流源來驅動LED。因?yàn)榇朔椒ㄐ枰獙ED 并聯在電路中，而驅動并聯LED 需要在每個LED 串中放置一個鎮流電阻，這會導致效率降低和電流失配。因此，這兩種方法都不能充分體現LED 應有的優越性。為了克服現有車用LED 驅動器的缺點， 出現了車用LED 陣列的高效智能驅動方法。該方法采用了半橋式DC-DC 變換技術、全波整流技術、光電耦合技術等，確保了整個驅動電路的工作效率；提出了基于嵌入式系統的智能控制方案，此方案采用智能PWM 穩流控制和調光控制， 具有負載開路/短路保護和過流過壓保護功能。圖2 為LED陣列智能驅動實驗電路。

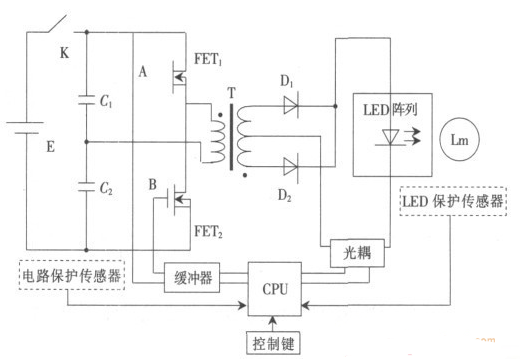

圖2 為LED陣列智能驅動實驗電路
如圖2 所示，CPU 輸出兩路完全倒相對稱的PWM信號A、B，分別作用在開關器件上，使其輪流導通； 通過高頻變壓器T將能量耦合到次級，再經快恢復二極管D1、D2 進行全波整流，以實現對LED 陣列的驅動。LED陣列驅動回路的光電耦合器，完成對LED 陣列驅動電流的監測，并反饋到CPU，形成一種智能電流負反饋的閉環控制系統，以確保驅動電流的穩定的可靠性。
車用LED 驅動電路的集成化和智能化程度越來越高。類似PMU（ 電源管理單元）的芯片及封裝的小型化將逐漸取代多個單一功能電路進行組合的方法，以適應板級空間非常有限的車載應用。同時，由于單片機、DSP 等控制芯片以及嵌入式技術的不斷發展，可通過軟件技術實現車用照明系統的自動化， 這樣LED 的恒流驅動精度以及亮度的自動調節會更加準確。智能化控制已經成為新一代車用LED 驅動器的設計理念。
