快速軟恢復二極管設計制作的技術難點有哪些?

作者:海飛樂技術 時間:2017-01-06 17:47

 接觸的實現
  為了滿足芯片與底座間的電學和散熱的要求,要在二極管的兩端實現歐姆接觸。由于快速軟恢復二極管的陽極和陰極都具有復雜的結構和較淺的擴散深度,大功率器件的傳統歐姆接觸工藝——燒結工藝將會破壞這種結構及期望的性能。解決這一問題的方法是采用多層金屬的歐姆接觸工藝。二極管陽極與陰極采用多層金屬工藝來實現歐姆接觸是本課題的難點之一,也是重點之一。在現有的理論及實踐的基礎上,不斷完善其工藝流程,從而提高二極管的性能和成品率。
  快速軟恢復二極管結構的設計
  在已有結構設計的基礎上,進一步優化設計二極管的陽極、陰極結構參數來改善其反向恢復特性,減小恢復時間,提高軟度因子。
  P+的選擇擴散
  在SIOD結構中,二極管的陽極采用密度很大的P+島的設計方法,因而不僅要制作出精密的掩膜板,更重要的是需要建立一套比較完善的硼擴散系統,摸索出一套行之有效的硼擴散工藝,以實現硼的掩蔽擴散。

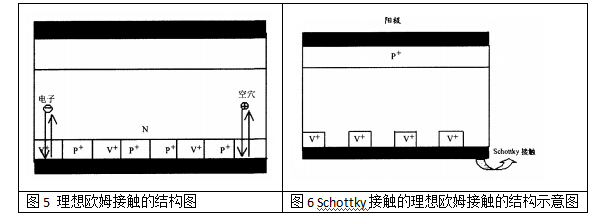

圖6 Schottky接觸的理想歐姆接觸的結構示意圖
