600A400V快恢復二極管模塊


600A400V快恢復二極管模塊性能與應用
  因為隨著裝置工作開關頻率的提高，若沒有FRED給高頻逆變裝置的開關器件作續流、吸收、箝位、隔離、輸出和輸入整流器，那么IGBT、功率MOSFET等開關器件就不能發揮其功能和獨特作用，這是由FRED關斷特性參數（反向恢復時間、反向恢復電荷、反向峰值電流 ）的作用所致。
  海飛樂技術有限公司研發生產的HFB600DK04快恢復二極管模塊，電壓400V，電流600A，快恢復時間短（100ns），加快器件的開關速度，降低器件的開關損耗和提高電力電子電路的工作頻率，可靠性高。可應用于功率轉換器、電機驅動、逆變焊機和各種開關電源等。

600A400V快恢復二極管模塊HFB600DK04特點
反向恢復電壓：Vrrm=400V
低正向電壓降：VF（typ.）=1.5V
平均正向電流：IF（AV.）=300A @Tc=100℃
超快速反向恢復時間：Trr（typ.）=100ns
減少電磁干擾與開關損耗
非絕緣型封裝

600A400V快恢復二極管模塊HFB600DK04應用
逆變焊機
不間斷電源
開關電源
電機驅動
大功率轉換器

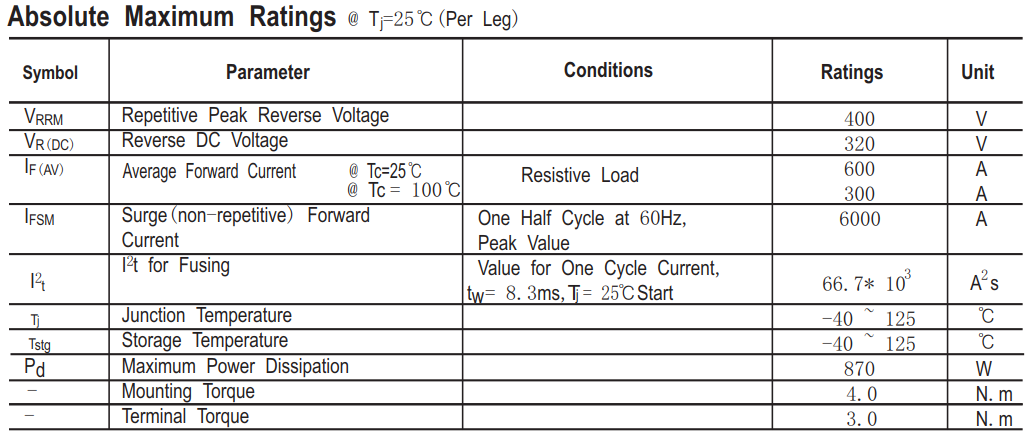

600A400V快恢復二極管模塊HFB600DK04主要參數

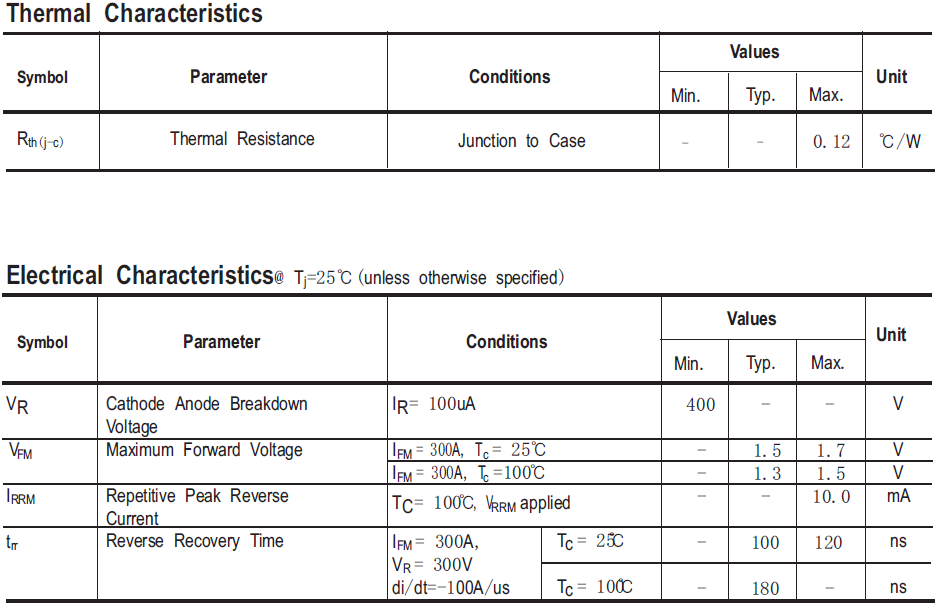

 600A400V快恢復二極管模塊HFB600DK04電氣特性

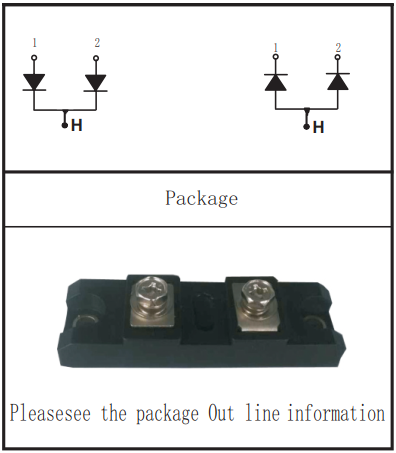

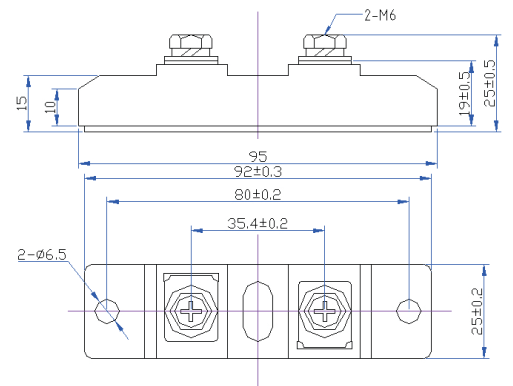

HFB600DK04封裝結構與尺寸圖

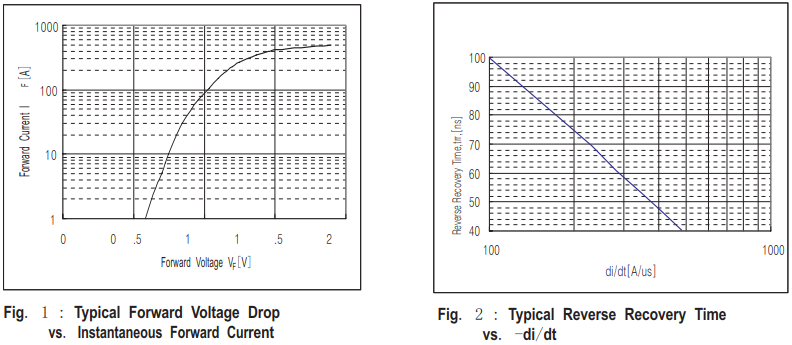

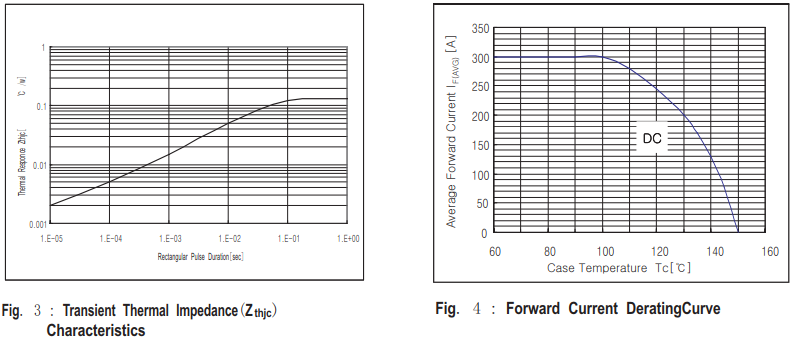

HFB600DK04特性曲線圖

HFB600DK04快恢復二極管使用前檢測要項：
  第一，判別二極管的正負電極。
  第二，檢測快恢復二極管最高工作頻率（fM）?？旎謴投O管工作頻率，可以在有關特性表中查看出外，在應用中眼睛查看快恢復二極管內部的觸絲來加以識別；也可以用萬用表R×1k擋進行測試，正向電阻小于1k的通常是高頻管。
  第三，檢測快恢復二極管最高反向擊穿電壓（VRM）。由于交流電不時變化，因此最高反向工作電壓是快恢復二極管接受的交流峰值電壓。特別指出，最高反向工作電壓并不是快恢復二極管的擊穿電壓。
