??怎么測量快恢復二極管的性能？
作者：海飛樂技術 時間：2018-05-23 21:27
在確保快恢復二極管是真管的前提下，反向恢復時間是能衡量快恢復二極管重要參數，在一定的耐壓和電流下，反向恢復時間是衡量高頻續流及整流器件性能的重要技術指標。所以只用測量反向恢復時間即可,具體方法如下：

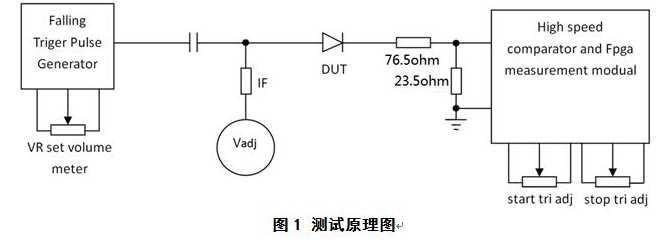

快恢復二極管反向恢復時間測量電路如圖1。由直流電流源供規定的IF，脈沖發生器經過隔直電容器C加脈沖信號，利用電子示波器觀察到的trr值，即是從I=0的時刻到IR=Irr時刻所經歷的時間。
設器件內部的反向恢電荷為Qrr，有關系式
trr≈2Qrr/IRM
由以上公式可知，當IRM 為一定時，反向恢復電荷愈小，反向恢復時間就愈短。
