??PWM直流伺服系統中快恢復二極管的作用是什么？
作者：海飛樂技術 時間：2017-03-03 18:07

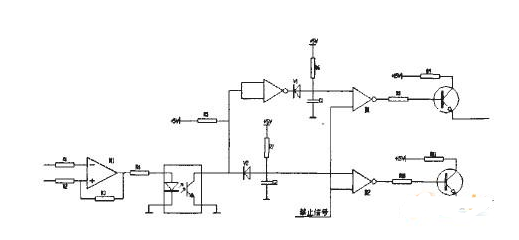

驅動電路是主電路與控制電路之間的接口，驅動電路需具備兩個功能：一是實現控制電路與被驅動IGBT柵極的電隔離；二是提供合適的柵極驅動脈沖。采用性能良好的驅動電路可使電力電子器件工作在比較理想的狀態，同時可縮短關斷時間，減少開關損耗，這對電源的運行效率、可靠性和安全都具有重要的意義。本設計采用ExB841高速型驅動模塊構成IGBT的驅動電路。EXB841內部集成光電耦合器，可實現輸入控制脈沖和驅動電源的隔離，同時具有短路保護及軟關斷的功能，EXB841需要外部提供+20V的單電源。
由驅動電路為IGBT提供+15V的正向偏置電壓與-5V的反向偏置電壓，當發生短路過流時，含有IGBT過流信息的Vce經快速恢復二極管VD1，通過比較器輸出接至EXB841的集電極電壓監視腳6，其目的是為了消除VD1正向壓降隨電流不同而異，采用閾值比較器，提高電流檢測的準確性。如果發生過流，驅動器EXB841內部的低速切斷電路慢速關斷IGBT，以避免集電極電流尖峰脈沖損壞IGBT器件。
