??D92-02快恢復二極管參數與代換型號？
作者：海飛樂技術 時間：2020-07-28 14:37
D92-02全型號為ESAD92-02，是200V/20A的低損耗超高速快恢復二極管（高頻整流二極管），快恢復時間trr＜40ns。D92-02一般采用的是TO-247AD和TO-3P兩種封裝（尺寸與結構如圖1），焊機應用中比較多，代換型號可以用海飛樂技術有限公司的HD92-02PD,該型號封裝可以定制，應用起來比較靈活。

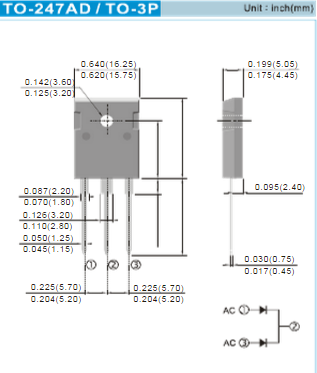

D92-02快恢復二極管TO-247AD/TO-3P封裝尺寸

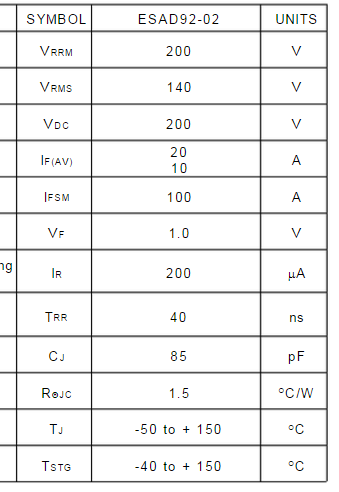

D92-02快恢復二極管參數如下表
焊機中需要用快恢復二極管的原因
逆變焊機,經逆變上理之后的頻率是很高的, 大都會在 20KHz-100KHz 之間, 甚至還有設計得更高的逆變頻率; 并且大都采用的是硬開關設計,輸出的均為方波,-----可以這么理解,輸出整流二極管從正向切到反向的時間是極短極快的;普通二極管,在這么快速的正反向電壓(電流)切換, 表現出的特性可就不是二極管的單向?qū)ㄐ?反而表現得如同短路一樣, 就更別談構成整流效果了;所以,對于這種高頻且是方波的整流只有快恢復/超快恢復二極管才可以電路中表現出二極管的特性。
